IMC1812ER560J、IMC1812ES560J、ELJ-FB560JF对比区别

高亮显示差异参数

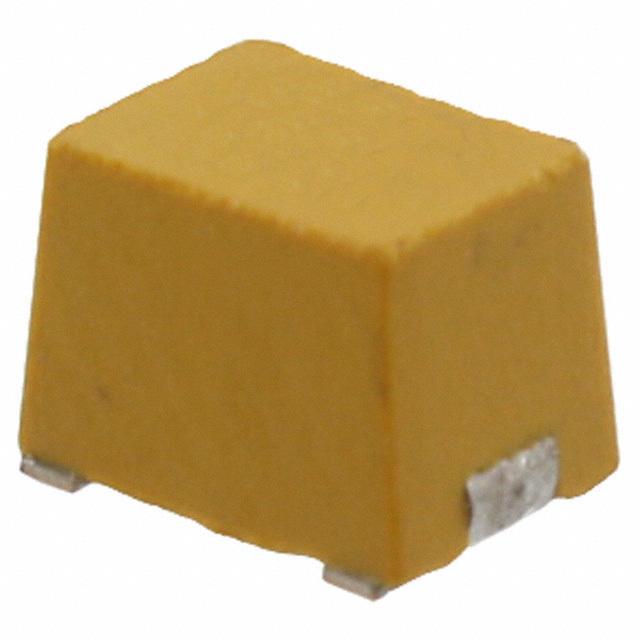

型号 IMC1812ER560J IMC1812ES560J ELJ-FB560JF

描述 Ind Chip Molded Wirewound 56uH 5% 2.52MHz 50Q-Factor Powdered Iron 135mA 1812 T/RInd Chip Molded Wirewound 56uH 5% 2.52MHz 50Q-Factor Powdered Iron 135mA 1812 T/RInductor General Purpose Chip Molded Wirewound 56uH 5% 100kHz 40Q-Factor Ferrite 125mA 4.7Ω DCR 1812 T/R

数据手册 ---

制造商 Vishay Dale (威世达勒) Vishay Dale (威世达勒) Panasonic (松下)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - - 2

封装(公制) 4832 4832 4532

封装 1812 1812 1812

额定电流 135 mA 135 mA 125 mA

容差 ±5 % ±5 % ±5 %

电感 56 μH - 56 µH

自谐频率 9 MHz 9 MHz 9 MHz

Q值 - - 40.0

电阻 - - 4.70 Ω

共振频率 - - 9.00 MHz

屏蔽 - - No

电感公差 - - ±5 %

测试频率 2.52 MHz 2.52 MHz 100 kHz

电阻(DC） ≤5.5 Ω ≤5.5 Ω ≤4.7 Ω

工作温度(Max) - - 85 ℃

工作温度(Min) - - 20 ℃

电阻(DC Max) - - 4.7 Ω

长度 4.5 mm 4.5 mm 4.5 mm

宽度 3.2 mm 3.2 mm 3.2 mm

高度 - - 3.2 mm

封装(公制) 4832 4832 4532

封装 1812 1812 1812

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -20℃ ~ 85℃

产品生命周期 Active Active Unknown

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC
