SYR-02T、SYR-02TV、22-01-2025对比区别

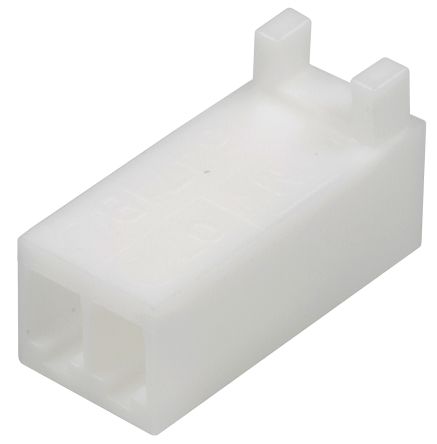

型号 SYR-02T SYR-02TV 22-01-2025
描述 JST (JAPAN SOLDERLESS TERMINALS) SYR-02T 连接器外壳, RCY系列, 插座, 2 路, 2.5 mm, SYM-001T-P0.6 Pin ContactsJST (JAPAN SOLDERLESS TERMINALS) SYR-02TV 连接器外壳, RCY系列, 插座, 2 路, 2.5 mm, SYM-001T-P0.6 Pin ContactsKK 0850 和 4809 系列压接端子（典型库存号为 670-1661 和 467-598），单独提供并带整体式锁定功能 ### 认可UL (E29179) 和 CSA (LR 19980) ### 2.54mm Molex KK 系列Molex KK 互连系统可为印刷电路板的多极连接提供简单而经济的解决方案。 该系列的 Molex KK 从 2.54 mm 节距线到线路板连接器包括压接式、IDT 和印刷电路板插座，压接接线端子，直管座和 90° 印刷电路板管座，以及辅助工具。 有 2 到 15 路类型，0.1in. 节距 IDC 插座包含非常适合菊链式连接或者强震应用的高压触点 直插式摩擦锁有助于防止意外断开 装配有触点的印刷电路板插座具有正极悬臂擦作用 通常情况下，插座外壳 6471 系列接受压接端子（库存号 467-598，单独订购） 通常情况下，插座外壳 2695 系列接受压接端子（库存号 670-2266，单独订购） 插座和极化键单独出售，或套件中出售。 触点： | ---|--- 管座/IDT 插座 | 镀锡黄铜 插座（压接/印刷电路板）。 | 镀锡磷青铜 绝缘 | 94V-0 等级尼龙 | IDT 型号，UL94V-2 最大电压 | 250 V（交流） 最大电流 | 每路 2.5A 工作温度 | 0°C 至 +70°C 引脚尺寸 | 0.64mm 方形 建议印刷电路板孔直径尺寸 | 1.19mm ± 0.05mm
数据手册 ---
制造商 JST (日本压着端子) JST (日本压着端子) Molex (莫仕)
分类 连接器外壳连接器外壳连接器外壳
引脚数 2 - -
封装 - Housing -
安装方式 - - Through Hole
引脚间距 - - 2.54 mm
触点数 2 2 2
极性 Female Female Female
触点电镀 Tin Tin Tin
额定电流 3 A - 2.5 A
绝缘电阻 500 MΩ 500 MΩ 50000 MΩ
排数 1 1 1
针脚数 2 2 2
额定电流(Max) 3 A 3 A 4A/触头
工作温度(Max) 85 ℃ 85 ℃ 75 ℃
工作温度(Min) -25 ℃ -25 ℃ 0 ℃
额定电压 250VAC, 250VDC - 250 V
额定电压(AC) - - 250 V
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Low Halogen
电路数 - - 2
接触电阻 - - 20 mΩ
额定电压(Max) - - 250 V
封装 - Housing -
长度 - - 5.54 mm
宽度 - - 12.7 mm
高度 - - 4.83 mm
引脚间距 - - 2.54 mm
颜色 Red White White
触点材质 Phosphor Bronze Phosphor Bronze Brass
外壳颜色 - - Natural
工作温度 - - 0℃ ~ 75℃
产品生命周期 Active Active Active
包装方式 Bulk Bulk Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
ECCN代码 - - EAR99
HTS代码 - - 8538906000
