CW252016-R15J、ELJ-NCR15JF、ELJ-NCR15KF对比区别

高亮显示差异参数

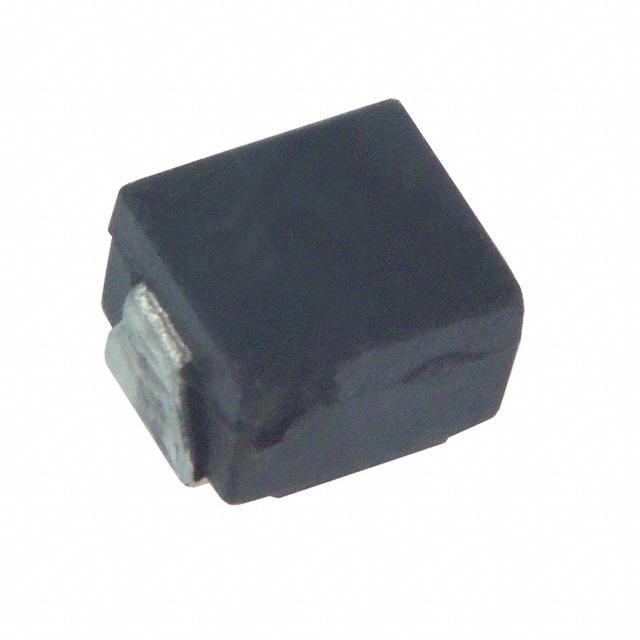

型号 CW252016-R15J ELJ-NCR15JF ELJ-NCR15KF

描述 高Q值的片式电感器 High Q Chip InductorsInductor High Frequency Chip Wirewound 150nH 5% 25.2MHz 10Q-Factor Ferrite 160mA 980mOhm DCR 1008 T/R150nH Unshielded Wirewound Inductor 160mA 980mOhm Max 1008 (2520 Metric)

数据手册 ---

制造商 Bourns J.W. Miller (伯恩斯) Panasonic (松下) Panasonic (松下)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 -

封装 1008 1008 1008

封装(公制) 2520 - -

额定电流 500 mA 160 mA 160 mA

容差 ±5 % ±5 % ±10 %

电感 150 nH 150 nH 150 nH

自谐频率 850 MHz 340 MHz 340 MHz

Q值 50.0 10.0 -

屏蔽 - No No

测试频率 25 MHz 25.2 MHz 25.2 MHz

电阻(DC） ≤700 mΩ ≤980 mΩ ≤980 mΩ

工作温度(Max) 125 ℃ 85 ℃ -

工作温度(Min) -40 ℃ -20 ℃ -

电阻(DC Max) 0.7 Ω 980 mΩ -

电感公差 ±5 % - -

额定电流(DC) 500 mA - -

长度 2.7 mm 2.50 mm 2.50 mm

宽度 2.2 mm 2.00 mm 2.00 mm

高度 1.8 mm 1.8 mm 1.60 mm

封装 1008 1008 1008

封装(公制) 2520 - -

工作温度 -40℃ ~ 125℃ -20℃ ~ 85℃ -20℃ ~ 85℃

产品生命周期 Active Unknown Unknown

包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 无铅 Lead Free Lead Free

REACH SVHC标准 - No SVHC -

ECCN代码 EAR99 EAR99 -

HTS代码 8504508000 8504508000 -
