TC4429CAT、MCP1406-E/AT、MIC4429ZT对比区别

高亮显示差异参数

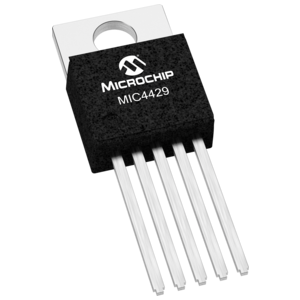

型号 TC4429CAT MCP1406-E/AT MIC4429ZT

描述 MICROCHIP  TC4429CAT  低压侧芯片, 低压侧, 4.5V-18V电源, 6A输出, 55ns延迟, TO-220-5MCP1406系列 6A 18V最高电压 高速 低边 反相 MOSFET驱动器-TO-220低边 MOSFET 灌:6A 拉:6A

数据手册 ---

制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)

分类 FET驱动器FET驱动器FET驱动器

安装方式 Through Hole Through Hole Through Hole

引脚数 5 5 5

封装 TO-220-5 TO-220-5 TO-220-5

上升/下降时间 25 ns 20 ns 12ns, 13ns

输出接口数 1 1 1

输出电流 - 6 A 6 A

耗散功率 1600 mW - 2 W

上升时间 - - 12 ns

下降时间 - - 13 ns

下降时间(Max) 35 ns 30 ns 35 ns

上升时间(Max) 35 ns 30 ns 35 ns

工作温度(Max) 70 ℃ 125 ℃ 70 ℃

工作温度(Min) 0 ℃ -40 ℃ 0 ℃

耗散功率(Max) 1600 mW - 2000 mW

电源电压 4.5V ~ 18V 4.5V ~ 18V 4.5V ~ 18V

电源电压(Max) 18 V - 18 V

电源电压(Min) 4.5 V 4.5 V 4.5 V

电源电压(DC) 4.50V (min) 4.50V (min) -

工作电压 - 4.5V ~ 18V -

通道数 - 1 -

输出电流(Max) - 6 A -

供电电流 3.00 mA - -

针脚数 5 - -

高度 4.83 mm - 9.17 mm

封装 TO-220-5 TO-220-5 TO-220-5

长度 14.99 mm - -

宽度 10.54 mm - -

工作温度 0℃ ~ 70℃ -40℃ ~ 125℃ 0℃ ~ 150℃ (TJ)

产品生命周期 Active Active Unknown

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/12/17 - -

ECCN代码 EAR99 - -
