IMC1812BN4R7K、IMC1812RQ4R7K、ELJ-FB4R7KF对比区别

高亮显示差异参数

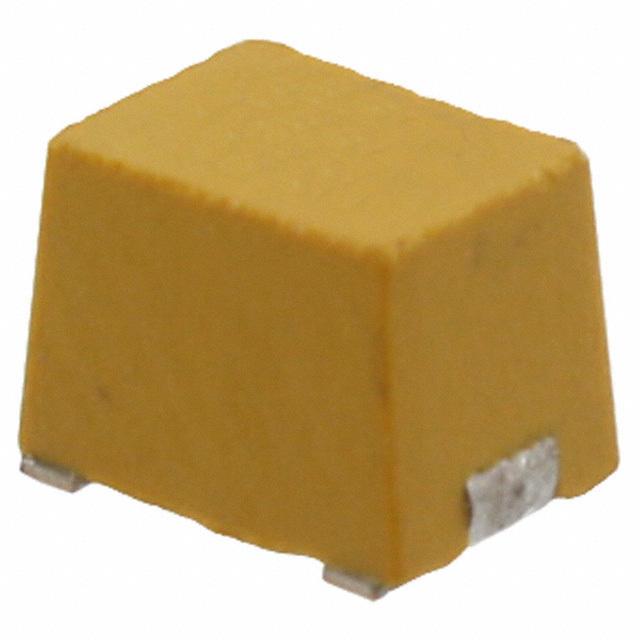

型号 IMC1812BN4R7K IMC1812RQ4R7K ELJ-FB4R7KF

描述 固定电感器 4.7uH 10%Inductor RF Chip Molded Wirewound 4.7uH 10% 7.96MHz 50Q-Factor Powdered Iron 315mA 1Ω DCR 1812 T/RInductor General Purpose Chip Molded Wirewound 4.7uH 10% 1MHz 50Q-Factor Ferrite 350mA 810mOhm DCR 1812 T/R

数据手册 ---

制造商 Vishay Dale (威世达勒) Vishay Dale (威世达勒) Panasonic (松下)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 4832 4832 4532

封装 1812 1812 1812

引脚数 - - 2

额定电流 315 mA 315 mA 350 mA

容差 ±10 % ±10 % ±10 %

自谐频率 35 MHz 35 MHz 33 MHz

测试频率 7.96 MHz 7.96 MHz 1 MHz

电阻(DC） ≤1 Ω ≤1 Ω ≤810 mΩ

电阻(DC Max) 1 Ω - -

电感 - - 4.7 μH

Q值 - - 50.0

电阻 - - 810 mΩ

共振频率 - - 33.0 MHz

屏蔽 - - No

电感公差 - - ±10 %

长度 3.2 mm 4.5 mm 4.5 mm

宽度 3.2 mm 3.2 mm 3.2 mm

高度 4 mm - 3.2 mm

封装(公制) 4832 4832 4532

封装 1812 1812 1812

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -20℃ ~ 85℃

产品生命周期 Active Active Unknown

包装方式 Bulk Tape & Reel (TR) Cut Tape (CT)

RoHS标准 Non-Compliant Non-Compliant RoHS Compliant

含铅标准 Contains Lead Contains Lead Lead Free

REACH SVHC标准 - - No SVHC
