91930-21151LF、DF9-51S-1V(69)、91930-21151对比区别

高亮显示差异参数

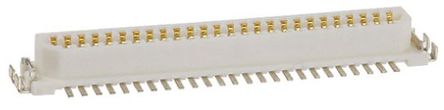

型号 91930-21151LF DF9-51S-1V(69) 91930-21151

描述 AMPHENOL FCI  91930-21151LF  堆叠板连接器, CONAN系列, 51 触点, 插座, 1 mm, 表面安装　, 2 排Hirose 1 mm 节距表面安装板对板插座连接器 - DF9 系列DF9 系列直向表面安装安装、板对板双排插座连接器，触点节距 1mm。 这些 1mm 表面安装双排插座条连接器具有 UL94V-0 聚酰胺主体，带有梯形接合区以及锁定机制，以防止误插入。 这些 DF9 表面安装板对板插座连接器的触点，提供镀锡或镀金。电流额定值 0.5A 电压额定值 150V 交流 工作温度范围 -45 至 +125°C 米色管座，聚酰胺 UL94V-0 ### 注这些 DF9 表面安装插座连接器具有板导轴和金属紧固件，用于焊接固定，但以下部件号除外： 部件号为 **DF9A-xxx-xx** 的 DF9 表面安装插座连接器仅具有板导轴。 部件号为 **DF9B-xxx-xx** 的 DF9 表面安装插座连接器具有金属紧固件，仅用于焊接固定。 部件号为 **DF9C-xxx-xx** 的 DF9 表面安装插座连接器不具有任何金属紧固件或板导轴。 后缀带 **(20)、(22) 或 (32)** 的部件号具有镀锡触点 后缀带 **(69)** 的部件号具有镀金触点### 1.0mm 表面安装板对板连接器 - Hirose DF9表面安装板对板连接器系列，1mm 触点节距，符合 VESA FPDI-1 标准的接口连接器，防错误插入，方便查看机制，平滑插入和拔出CONN RECPT 51POS 1MM VERT SMD

数据手册 ---

制造商 FCI Electronics (法马通) Hirose Electric (广濑) FCI Electronics (法马通)

分类 板对板连接器板对板连接器板对板连接器

安装方式 Surface Mount Surface Mount Surface Mount

封装 - 插座 -

引脚间距 1.00 mm 1.00 mm 1.00 mm

触点数 51 51 -

极性 Female Female Female

触点电镀 Gold Gold Nickel

额定电流 1.00 A 500 mA 1.00 A

绝缘电阻 1.00 GΩ 500MΩ @100VDC 1.00 GΩ

排数 2 2 2

易燃性等级 UL 94 V-0 UL 94 V-0 -

针脚数 51 51 51

拔插次数 30 100 -

额定电流(Max) 1A/触头 0.5 A -

工作温度(Max) - 125 ℃ -

工作温度(Min) - -45 ℃ -

额定电压(Max) 500 V 150 VAC -

额定电压 - 150 VAC -

接触电阻(Max) 30 mΩ 50 mΩ -

接触电阻 30.0 mΩ - -

额定电压(DC) - - 500 V

长度 30.3 mm 31.1 mm -

宽度 5.59 mm 4.2 mm -

高度 3.28 mm 3.3 mm -

封装 - 插座 -

引脚间距 1.00 mm 1.00 mm 1.00 mm

外壳颜色 Natural Beige -

触点材质 Copper Alloy Phosphor Bronze Copper Alloy

工作温度 -55℃ ~ 130℃ -45℃ ~ 125℃ -

外壳材质 Plastic Nylon -

绝缘材质 Polyester - -

产品生命周期 Active Active Obsolete

包装方式 Tube Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/06/15 2014/06/16 -
