DF14A-15P-1.25H(56)、DF14A-15P-1.25H(55)、DF14A-15P-1.25H(26)对比区别
型号 DF14A-15P-1.25H(56) DF14A-15P-1.25H(55) DF14A-15P-1.25H(26)

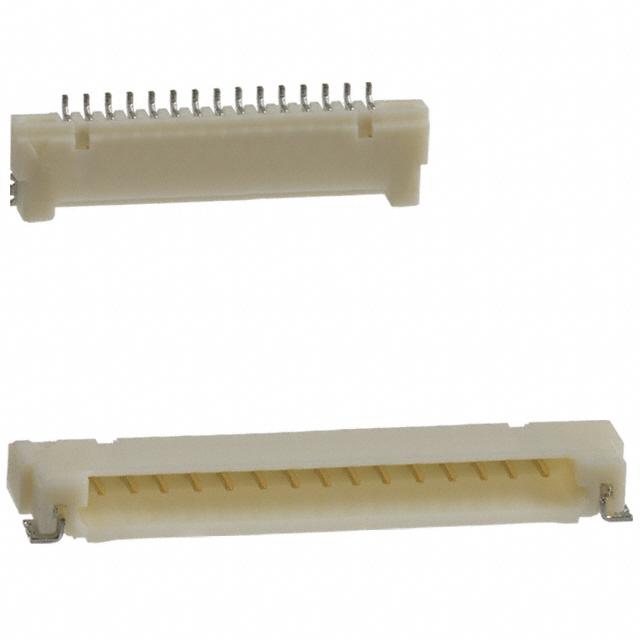

描述 CONN HDR 15POS 1.25MM R/A SMDHirose 1.25mm 节距超薄型直角表面安装引脚管座1.25mm 节距超薄型直角表面安装引脚管座，带米色 UL94V-0 聚酰胺外壳和镀锡或镀金触点。 后缀带 (25) 的部件号具有镀锡触点，后缀带 (55) 的部件号具有镀金触点。 部件号 DF14A-xxP-125H 具有安装凸台。米色引脚管座，UL94V-0 ### 1.25mm 超薄型压接连接器 - Hirose DF14CONN HDR 15POS 1.25MM R/A SMD
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器插针板对板连接器
引脚数 - - 15
安装方式 - Surface Mount -
引脚间距 - 1.25 mm -
绝缘电阻 - 500MΩ @100VDC 500MΩ @100VDC
排数 1 1 1
针脚数 15 15 15
接触电阻 - <30mΩ @100mA <30mΩ @100mA
触点数 - 15 -
极性 - Male -
触点电镀 - Gold -
额定电流 - 1 A -
额定电流(Max) 1 A 1 A -
额定电压 - 150 V -
接触电阻(Max) 30 mΩ 30 mΩ -
额定电压(Max) 150 VAC - -
长度 - 23.7 mm 23.7 mm
宽度 - 5.7 mm 5.7 mm
高度 - 2.5 mm 2.5 mm
引脚间距 - 1.25 mm -
外壳颜色 Beige Beige Beige
触点材质 Brass Brass Brass
工作温度 -35℃ ~ 85℃ -25℃ ~ 85℃ -35℃ ~ 85℃
颜色 - Beige -
外壳材质 - Plastic -
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tube -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
