DF13-6P-1.25H(51)、DF13A-4P-1.25H(51)、DF13A-14P-1.25H(21)对比区别

高亮显示差异参数

型号 DF13-6P-1.25H(51) DF13A-4P-1.25H(51) DF13A-14P-1.25H(21)

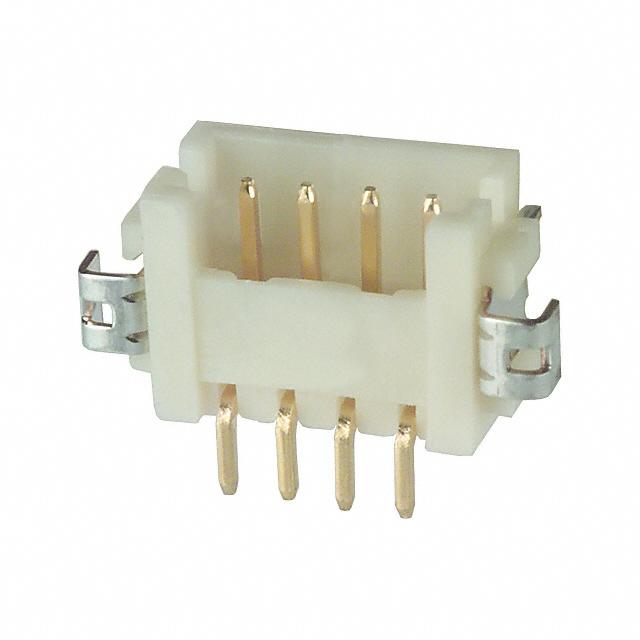

描述 Conn Shrouded Header HDR 6POS 1.25mm Solder RA SMD Embossed T/RDF13 系列 4 位置 1.25 mm 间距 直角 表面贴装 排针Hirose DF13 系列 1.25mm 节距微型直角表面安装引脚管座是薄型连接器 (3.6mm)，具有防磨擦盒式结构，设计巧妙，可防止错误插入，另外还具有防止焊接脱落的金属装置。 在这些 DF13 系列 1.25mm 节距微型直角表面安装引脚管座上，以 (20) 和 (21) 结尾的部件号为镀锡触点，以 (50) 和 (51) 结尾的部件号则为镀金触点。 DF 13 系列直角表面安装连接器管座还有很多应用，包括便携式 PC、摄像机和移动终端等等。额定电流 1A 电压额定值 150V 交流 工作温度范围 -35 至 +85°C ### 1.25mm 线到板 - Hirose DF13

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)

分类 板对板连接器线对板连接器插针

安装方式 - Surface Mount Surface Mount

额定电流 - 1 A 1 A

绝缘电阻 >500MΩ @100VDC >500MΩ @100VDC >500MΩ @100VDC

排数 1 1 1

针脚数 6 4 14

接触电阻 <30mΩ @100mA <30mΩ @100mA <30mΩ @100mA

额定电压 - 150 V 150 VAC

触点数 - - 14

触点材质 Brass Brass Copper Alloy

工作温度 -35℃ ~ 85℃ -35℃ ~ 85℃ -

外壳颜色 Beige - -

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

长度 12.15 mm - -

宽度 5 mm - -

高度 3.6 mm - -
