TC1410CPA、TC1411NEOA、TC1410EPA对比区别

高亮显示差异参数

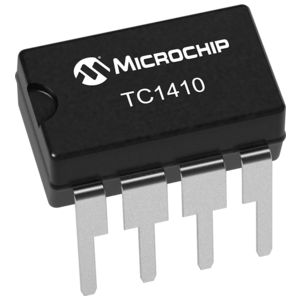

型号 TC1410CPA TC1411NEOA TC1410EPA

描述 TC1410系列 500mA 16V最高电压 单通道 低边 反相 MOSFET驱动器-PDIP-8MICROCHIP  TC1411NEOA  驱动器芯片, MOSFET, 低压侧, 4.5V-16V电源, 1A输出, 30ns延迟, SOIC-8MICROCHIP  TC1410EPA  芯片, MOSFET驱动器, 0.5A, 高速, 反相, 8DIP

数据手册 ---

制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)

分类 FET驱动器FET驱动器FET驱动器

安装方式 Through Hole Surface Mount Through Hole

引脚数 8 8 8

封装 PDIP-8 SOIC-8 PDIP-8

电源电压(DC) 4.50V (min) 4.50V (min) 4.50V (min)

工作电压 4.5V ~ 18V - -

上升/下降时间 25 ns 25 ns 25 ns

输出接口数 1 1 2

输出电流 500 mA - -

供电电流 1.00 mA 1.00 mA 1.00 mA

通道数 1 - -

耗散功率 730 mW 0.47 W 0.73 W

上升时间 40ns (Max) 35 ns 35 ns

下降时间 40ns (Max) 35 ns 35 ns

下降时间(Max) 35 ns 35 ns 35 ns

上升时间(Max) 35 ns 35 ns 35 ns

工作温度(Max) 70 ℃ 85 ℃ 85 ℃

工作温度(Min) 0 ℃ -40 ℃ -40 ℃

耗散功率(Max) 730 mW 470 mW 730 mW

电源电压 4.5V ~ 16V 4.5V ~ 16V 4.5V ~ 16V

电源电压(Max) 16 V 16 V 16 V

电源电压(Min) 4.5 V 4.5 V 4.5 V

针脚数 - 8 8

长度 9.78 mm - 10.16 mm

封装 PDIP-8 SOIC-8 PDIP-8

宽度 - - 6.6 mm

高度 - - 4.06 mm

工作温度 0℃ ~ 70℃ -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Active Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/12/17 2015/12/17

ECCN代码 - EAR99 EAR99

HTS代码 - - 8542390001
