DO5010H-473MLB、SDR1806-470ML、74458147对比区别

高亮显示差异参数

型号 DO5010H-473MLB SDR1806-470ML 74458147

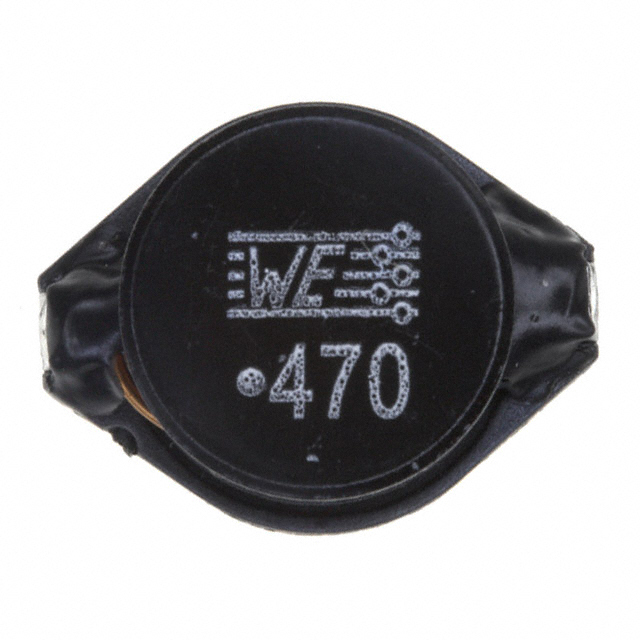

描述 COILCRAFT  DO5010H-473MLB  表面贴装功率电感器, AEC-Q200 DO5010H系列, 47 µH, ± 20%, 非屏蔽, 0.086 ohm, 2.6 ABOURNS  SDR1806-470ML  表面贴装功率电感器, SDR1806系列, 47 µH, ± 20%, 非屏蔽, 0.095 ohm, 2.5 AWURTH ELEKTRONIK  74458147  表面贴装功率电感器, WE-PD4系列, 47 µH, ± 20%, 非屏蔽, 0.086 ohm, 2.6 A

数据手册 ---

制造商 Coilcraft (线艺) Bourns J.W. Miller (伯恩斯) Wurth Electronics (伍尔特)

分类 贴片电感贴片电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装 18.03mm x 15.24mm x 7.62mm 1806 18.54mm x 15.24mm x 7.11mm

引脚数 - 2 2

额定电流 2.6 A 2.5 A 2.6 A

电感 47 µH 47 µH 47 µH

自谐频率 9.00 MHz 9 MHz 8.4 MHz

产品系列 do5010h - WE-PD4

电感公差 ±20 % ±20 % ±20 %

电阻(DC） 86 mΩ ≤95 mΩ ≤86 mΩ

电阻(DC Max) 0.086 Ω 0.095 Ω 0.086 Ω

容差 - ±20 % ±20 %

Q值 - 22.0 -

屏蔽 - No -

测试频率 - 100 kHz 100 kHz

工作温度(Max) - 125 ℃ -

工作温度(Min) - -40 ℃ -

电阻 - - 76.0 mΩ

共振频率 - - 9 MHz

额定电流(DC) - - 2.6 A

封装 18.03mm x 15.24mm x 7.62mm 1806 18.54mm x 15.24mm x 7.11mm

长度 - 18.3 mm -

宽度 - 14.3 mm -

高度 - 6.9 mm -

产品生命周期 Active Active Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2016/06/20 -

工作温度 - -40℃ ~ 125℃ -40℃ ~ 125℃

ECCN代码 - EAR99 -

HTS代码 - 8504508000 -
