3-794618-6、43045-0600、43045-0601对比区别

高亮显示差异参数

型号 3-794618-6 43045-0600 43045-0601

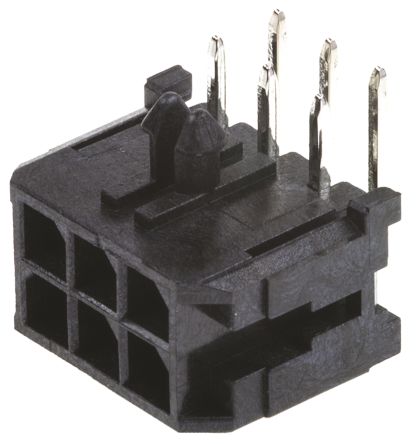

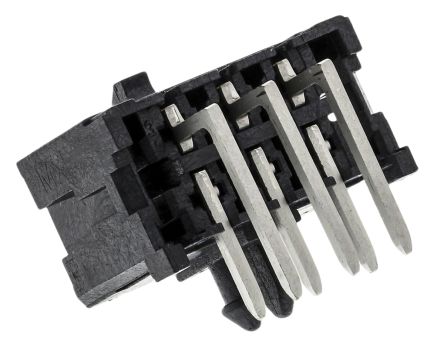

描述 TE Connectivity Micro MATE-N-LOCK 针座Micro MATE-N-LOCK 针座具有 3mm 中心线及黑色 UL94V-0 高温尼龙外壳。 这些 Micro MATE-N-LOCK 针座提供垂直或直角安装的单排或双排表面贴装或通孔印刷电路板焊接端接。 部件号 2029104-X 和 2029030-X 采用薄型设计 ( 印刷电路板安装引脚针座组件，分为垂直和 90° 类型 表面贴装或通孔印刷电路板引脚针座附件 与 IR 回流工序兼容 2-6 触点位置 - 单排 2-24 触点位置 - 双排 载有公触点 ### TE Connectivity Micro MATE-N-LOK 3mm 连接器系统线对线和线对板连接器系统，带 3mm 栅格分隔触点。 提供单排和双排配置。典型用途包括各种器具，仪器仪表，工业机械，家用设备以及安全系统行业。技术参数 --- 电压额定值 | 250V 额定电流 | 20 AWG 电线上最大值 5.0 A 触点电阻 | 最终最大值 20 mΩ 触点材料 | 磷青铜 电镀接触配接面积 | 锡 绝缘电阻 | 最低 1000 MΩ 介电耐电压 | 1500 V 交流 外壳和管座材料 | 尼龙 外壳易燃性等级 | UL 94V-0 工作温度 | -40°C 至 +105°C 接合力 | 每个触点最大值 6.67NMOLEX  43045-0600  线至板连接器, Micro-Fit 3.0 43045系列, 6 触点, 插头, 3 mm, 焊接, 2 排MOLEX  43045-0601  针座, MICRO-FIT系列, 3MM, 6路, 直角型

数据手册 ---

制造商 TE Connectivity (泰科) Molex (莫仕) Molex (莫仕)

分类 线对板连接器线对板连接器插针

安装方式 Through Hole Through Hole Through Hole

封装 - 插件 -

引脚间距 3.00 mm 3 mm 3.00 mm

触点数 6 6 6

极性 Male Male Male

触点电镀 Tin Tin Gold

额定电压(DC) - 250 V 250 V

额定电压(AC) 250 V 250 V -

额定电流 5 A 5 A 5 A

绝缘电阻 1000 MΩ 1000 MΩ 1000 MΩ

排数 2 2 2

灼热丝测试标准 - Compliant Compliant

无卤素状态 - Low Halogen Low Halogen

方向 Right Angle Right Angle Right Angle

电路数 - 6 6

易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0

针脚数 6 6 6

拔插次数 10 30 30

额定电流(Max) 5A/触头 8.5A/触头 3 A

工作温度(Max) 105 ℃ 105 ℃ 105 ℃

工作温度(Min) -40 ℃ -40 ℃ -55 ℃

额定电压(Max) 250 VAC 600 V 600 V

额定电压 250 V 250VAC, 250VDC 250VAC, 250VDC

接触电阻(Max) - 10 mΩ 10 mΩ

工作电压 250 VDC - -

接触电阻 20.0 mΩ - -

安装角度 90.0 ° - -

长度 13 mm 12.6 mm -

宽度 10.88 mm 9.90 mm -

高度 8.67 mm 8.77 mm 8.77 mm

直径 - 3.00 mm -

封装 - 插件 -

引脚间距 3.00 mm 3 mm 3.00 mm

接插高度 - 17.3 mm 10.3 mm

外壳颜色 Black Black Black

颜色 Black Black Black

触点材质 Brass Brass Brass

材质 Nylon Polyester -

工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -

外壳材质 Nylon Thermoplastic Thermoplastic

产品生命周期 Active Active Active

包装方式 Tray Tray Tray

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC -

ELV标准 Compliant - -

REACH SVHC版本 2015/06/15 - -

军工级 - - Yes

ECCN代码 EAR99 EAR99 EAR99

HTS代码 8536694040 - -
