M40-6202546、DF9-25S-1V(69)、DF9-25S-1V(32)对比区别

高亮显示差异参数

型号 M40-6202546 DF9-25S-1V(69) DF9-25S-1V(32)

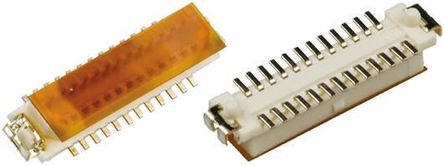

描述 M40-600 系列插头与 M40-620 系列插座配用 高度属性显示匹配的高度值 ### 1.0mm Harwin M40 系列Hirose 1 mm 节距表面安装板对板插座连接器 - DF9 系列DF9 系列直向表面安装安装、板对板双排插座连接器，触点节距 1mm。 这些 1mm 表面安装双排插座条连接器具有 UL94V-0 聚酰胺主体，带有梯形接合区以及锁定机制，以防止误插入。 这些 DF9 表面安装板对板插座连接器的触点，提供镀锡或镀金。电流额定值 0.5A 电压额定值 150V 交流 工作温度范围 -45 至 +125°C 米色管座，聚酰胺 UL94V-0 ### 注这些 DF9 表面安装插座连接器具有板导轴和金属紧固件，用于焊接固定，但以下部件号除外： 部件号为 **DF9A-xxx-xx** 的 DF9 表面安装插座连接器仅具有板导轴。 部件号为 **DF9B-xxx-xx** 的 DF9 表面安装插座连接器具有金属紧固件，仅用于焊接固定。 部件号为 **DF9C-xxx-xx** 的 DF9 表面安装插座连接器不具有任何金属紧固件或板导轴。 后缀带 **(20)、(22) 或 (32)** 的部件号具有镀锡触点 后缀带 **(69)** 的部件号具有镀金触点### 1.0mm 表面安装板对板连接器 - Hirose DF9表面安装板对板连接器系列，1mm 触点节距，符合 VESA FPDI-1 标准的接口连接器，防错误插入，方便查看机制，平滑插入和拔出HIROSE(HRS)  DF9-25S-1V(32)  堆叠板连接器, DF9 Series, 25 触点, 插座, 1 mm, 表面安装　, 2 排

数据手册 ---

制造商 Harwin Hirose Electric (广濑) Hirose Electric (广濑)

分类 插座板对板连接器板对板连接器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 25 25

封装 - 贴片 -

引脚间距 1.00 mm - 1.00 mm

触点数 25 25 25

极性 Female Female Female

触点电镀 Tin Gold Tin

额定电流 500 mA 500 mA -

绝缘电阻 500 MΩ 500 MΩ 500MΩ @100VDC

排数 2 2 2

针脚数 25 25 25

拔插次数 - 100 100

额定电流(Max) - 0.5 A 0.5 A

工作温度(Max) 100 ℃ 125 ℃ 125 ℃

工作温度(Min) -55 ℃ -45 ℃ -45 ℃

额定电压(Max) - 150 VAC 150 VAC

额定电压 100 VAC 150 VAC -

接触电阻(Max) - 50 mΩ 50 mΩ

易燃性等级 - - UL 94 V-0

额定电压(AC) 100 V - -

接触电阻 50 mΩ - -

高度 - 3.3 mm 3.3 mm

封装 - 贴片 -

长度 - - 18.1 mm

宽度 - - 4.2 mm

引脚间距 1.00 mm - 1.00 mm

外壳颜色 Natural Beige Beige

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -20℃ ~ 125℃ -45℃ ~ 125℃ -45℃ ~ 125℃

外壳材质 - - Nylon

颜色 Natural - -

绝缘材质 Nylon - -

产品生命周期 Active Active Active

包装方式 Bulk Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/12/17 2014/06/16 2014/06/16
