09 18 520 7813、09185205813、1658622-4对比区别
型号 09 18 520 7813 09185205813 1658622-4

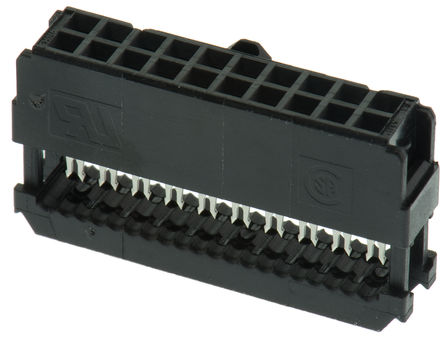

描述 HARTING 09 18 520 7813 线至板连接器, 带应力消除, SEK 18系列, 20 触点, 插座, 2.54 mm, IDC / IDT, 2 排HARTING 09185205813 线至板连接器, SEK 18 Series, 20 触点, 插座, 2.54 mm, IDC / IDT, 2 排 新AMP FROM TE CONNECTIVITY 1658622-4. 带状电缆连接器
数据手册 ---
制造商 Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子) TE Connectivity (泰科)
分类 线对板连接器线对板连接器线对板连接器
安装方式 - - Through Hole
封装 - - 100
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 20 20 20
极性 Female Female Female
线规 - 26AWG ~ 28AWG 26AWG ~ 28AWG
触点电镀 Gold Gold Tin
额定电流 - - 1 A
绝缘电阻 1 GΩ - 5000 MΩ
排数 2 2 2
方向 - - Vertical
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 - 20 20
额定电流(Max) - - 1A/触头
工作温度(Max) 105 ℃ - 105 ℃
工作温度(Min) -40 ℃ - -65 ℃
额定电压(Max) - - 250 VAC
额定电压 - - 250 VAC
额定电压(DC) 350 V - -
额定电压(AC) 350 V - -
接触电阻 20 mΩ - -
拔插次数 100 - -
触点额定电流 1 A - -
长度 - - 30.0 mm
宽度 - - 6.10 mm
高度 - 14.5 mm 11.78 mm
封装 - - 100
引脚间距 2.54 mm 2.54 mm 2.54 mm
外壳颜色 - - Black
颜色 Gray - Black
触点材质 Brass Copper Alloy Phosphor Bronze
工作温度 - - -65℃ ~ 105℃
外壳材质 - - Thermoplastic
产品生命周期 - Active Active
包装方式 - Bulk Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
军工级 - - Yes
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 2015/12/17 -
ECCN代码 - - EAR99
HTS代码 - - 8536694040
