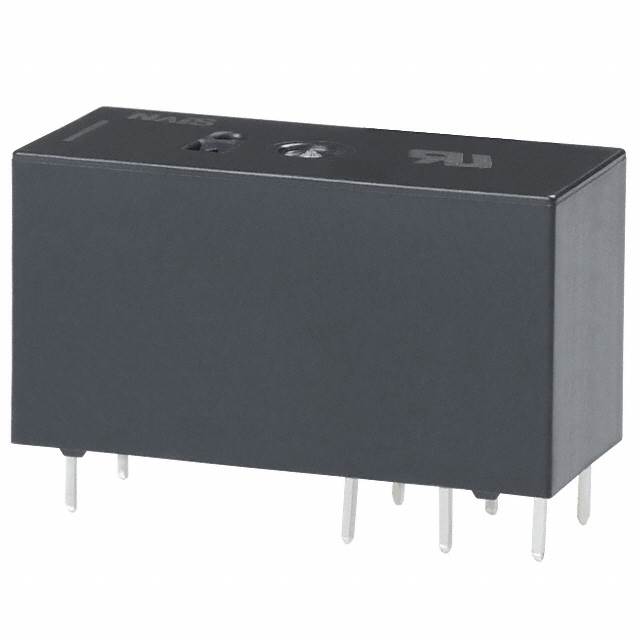

ALZ12B24、ALZ12B24W、G2RL1ECF24DC对比区别

高亮显示差异参数

型号 ALZ12B24 ALZ12B24W G2RL1ECF24DC

描述 PANASONIC ELECTRIC WORKS  ALZ12B24  功率继电器, 24VDC, 16A, SPDT, PCB低姿态： 15.7毫米高度1A / 1C 16A功率继电器家电 Low profile: 15.7mm height 1a/1c 16A power relay Household electrical appliancesG2RL 系列薄型 15.7mm 高度（最大值） 10mm 漏电距离/间隙 符合 EN60335-1 要求 防跟踪性：CTI>250 高 15.7、宽 12.7、厚 29mm ### 认可UL 认可；CSA 认证；VDE### Omron

数据手册 ---

制造商 Panasonic (松下) Panasonic (松下) Omron (欧姆龙)

分类 功率继电器功率继电器工业继电器/通用

安装方式 Through Hole Through Hole Through Hole

封装 DIP DIP DIP

引脚数 8 - -

线圈电压 24 VDC 24 VDC 24 VDC

线圈电流 16.7 mA 16.7 mA 16.7 mA

线圈电阻 1.44 kΩ 1.44 KΩ 1.44 kΩ

额定电流(Max) 16 A - 8 A

线圈电压(DC) 24 V 24 V 9 V

额定功率(Max) 4 KVA 4 KVA 0.4 W

开关电流(Max) 16 A 16 A 16 A

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

额定电压(DC Max) - - 300 V

额定电压(AC Max) - - 440 V

额定电压(AC) 440 V - -

绝缘电阻 1000 MΩ - -

触点类型 SPDT SPDT -

触点额定电流 16 A - -

线圈功率 400 mW - -

长度 28.8 mm 28.8 mm 29 mm

高度 15.7 mm 15.7 mm 15.7 mm

封装 DIP DIP DIP

宽度 12.5 mm 15.7 mm -

触点材质 Silver Tin Oxide Silver Tin Oxide Silver

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -

产品生命周期 Active Active -

包装方式 Tube Bulk -

ECCN代码 EAR99 EAR99 -

HTS代码 8536490075 8536490075 -
