VIPER53SP-E、VIPER53SP13TR、VIPER100A-22-E对比区别

高亮显示差异参数

型号 VIPER53SP-E VIPER53SP13TR VIPER100A-22-E

描述 VIPerPlus 系列，STMicroelectronics### 开关电压调节器，STMicroelectronicsOFF LINE初级开关 OFF LINE PRIMARY SWITCHSTMICROELECTRONICS  VIPER100A-22-E  芯片, 交流/直流转换器, PENTAWATT 高电压-5

数据手册 ---

制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)

分类 AC-DC转换器AC-DC转换器AC-DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 12 - 5

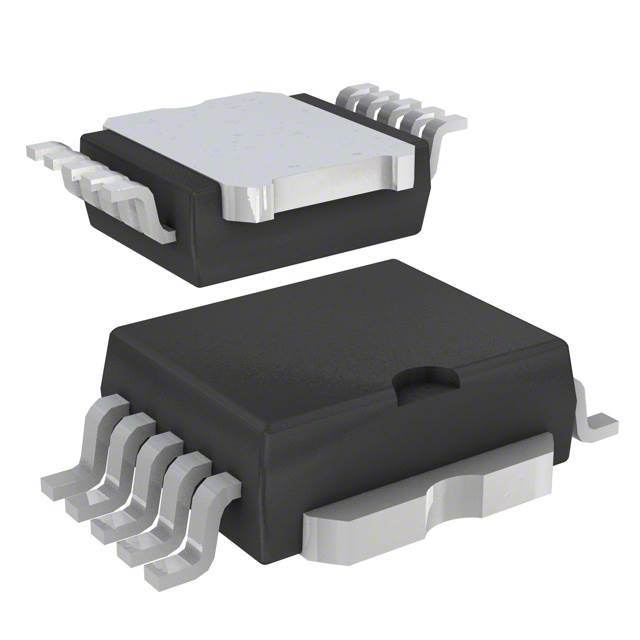

封装 PowerSO-10 PowerSO-10 Pentawatt-5

额定功率 40 W 65 W 100 W

输出接口数 1 - 1

输出电流 1.6 A - 3 A

击穿电压 620 V 620 V 700 V

供电电流 9 mA - -

针脚数 10 - 5

开关频率 93kHz ~ 107kHz 300kHz (MAX) 200 kHz

输入电压(Max) 19 V - -

输入电压(Min) 0 V - -

输入电压(AC Max) 265 v - -

输入电压(AC Min) 85 v - -

输出电压(Max) 620 V - -

输出电流(Max) 150 µA - -

工作温度(Max) 150 ℃ - 125 ℃

工作温度(Min) -40 ℃ - -25 ℃

电源电压(Max) 19 V - 15 V

电源电压(Min) 0 V - 0 V

输入电压 0V ~ 19V 8.4V ~ 19V 8V ~ 15V

电源电压(DC) - - 15.0V (max)

输出电压 - 620 V 700 V

耗散功率 - - 82 W

静态电流 - - 12.0 mA

上升时间 - - 50 ns

热阻 - - 1.4 ℃/W

最大占空比 - - 50 %

下降时间 - - 100 ns

长度 9.6 mm - -

宽度 9.5 mm - -

高度 3.65 mm - 9.2 mm

封装 PowerSO-10 PowerSO-10 Pentawatt-5

工作温度 -40℃ ~ 150℃ -40℃ ~ 150℃ 25℃ ~ 125℃

产品生命周期 Active Obsolete Active

包装方式 Tube Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/12/17

ECCN代码 EAR99 - -
