IRL540NSTRR、IRL540NSTRRPBF、IRL540NSPBF对比区别

高亮显示差异参数

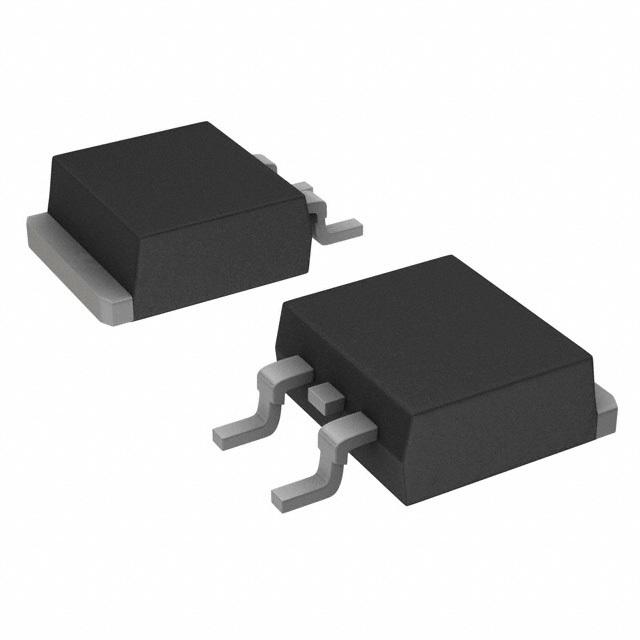

型号 IRL540NSTRR IRL540NSTRRPBF IRL540NSPBF

描述 D2PAK N-CH 100V 36AD2PAK N-CH 100V 36AINTERNATIONAL RECTIFIER  IRL540NSPBF  场效应管, N 通道, MOSFET, 100V, 36A, D2-PAK 新

数据手册 ---

制造商 Infineon (英飞凌) Infineon (英飞凌) International Rectifier (国际整流器)

分类 MOS管MOS管MOS管

安装方式 Surface Mount Surface Mount Surface Mount

封装 TO-263-3 TO-263-3 TO-263-3

引脚数 - - 3

极性 N-CH N-CH N-Channel

耗散功率 3.8W (Ta), 140W (Tc) 3.8W (Ta), 140W (Tc) 3.8 W

漏源极电压(Vds) 100 V 100 V 100 V

连续漏极电流(Ids) 36A 36A 36.0 A

输入电容(Ciss) 1800pF @25V(Vds) 1800pF @25V(Vds) 1800pF @25V(Vds)

耗散功率(Max) 3.8W (Ta), 140W (Tc) 3.8W (Ta), 140W (Tc) -

额定电压(DC) - - 100 V

额定电流 - - 36.0 A

针脚数 - - 3

漏源极电阻 - - 44 mΩ

产品系列 - - IRL540NS

阈值电压 - - 2 V

漏源击穿电压 - - 100 V

上升时间 - - 81.0 ns

额定功率(Max) - 3.8 W 3.8 W

工作温度(Max) - - 175 ℃

封装 TO-263-3 TO-263-3 TO-263-3

工作温度 -55℃ ~ 175℃ (TJ) - -

产品生命周期 Obsolete Not Recommended for New Designs Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/12/17
