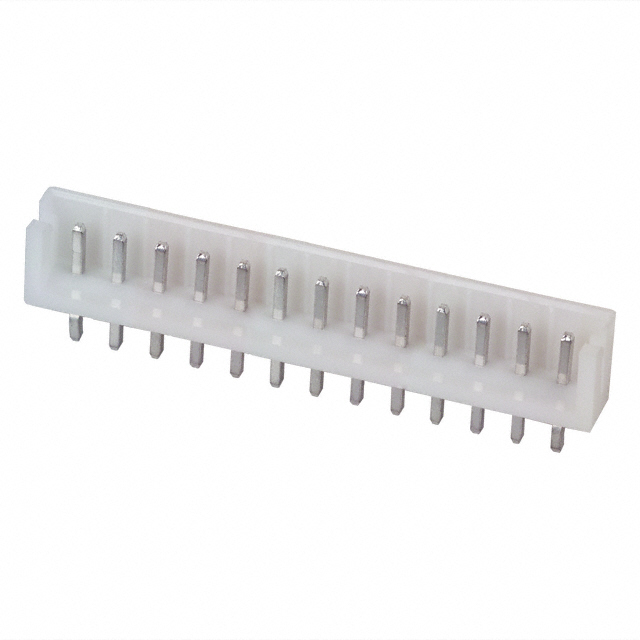

B13B-EH-A、B13B-EH-A(LF)(SN)对比区别
型号 B13B-EH-A B13B-EH-A(LF)(SN)
描述 CONN HEADER EH TOP 13POS 2.5MMEH 系列管座单排顶部接入（直向）或侧面接入（直角）型号 整体式按键可确保在与相应的压接插座外壳（典型库存号 515-6209）或 IDC 插座外壳（典型库存号 311-6287）配用时极性正确。 插针规格 0.64mm2，印刷电路板孔大小 0.9mm ### 认可UL 文件号 60389，CSA 文件号 LR20812### 2.5mm 线到板### 2.5mm 线对板 - JST EH 系列技术参数 --- 额定电流 | 3A（IDC 插座 2A） 额定电压 | 250V 交流 触点： | 压接和 IDC | 镀锡磷青铜 插头 | 镀锡黄铜 触点电阻 | 初始 10mΩ 绝缘材料 | 尼龙 66，UL94V-0 V2 温度额定值 | -25°C 至 +85°C 产品规格 --- 额定电流 | 3A 交流/直流（与 AWG #22 一起使用时） 额定电压 | 250V 交流/直流 工作温度范围 | -25°C 至 +85°C（包括通电时的温度升高值） 触点电阻 | 初始/小于等于 10 mΩ | 环境测试后/小于等于 20 mΩ 绝缘电阻 | 大于等于 1000 MΩ 耐电压 | 交流 800 V・1 分钟 适用的电缆系列 | AWG #30 至 #22 兼容的印刷板厚度 | 0.8 至 1.6 (mm)
数据手册 --
制造商 JST (日本压着端子) JST (日本压着端子)
分类 插头插座插针
安装方式 Through Hole Through Hole
引脚间距 2.50 mm 2.50 mm
触点数 13 13
极性 Male Male
触点电镀 Tin Lead Tin Lead, Tin
额定电流 3 A 3 A
排数 1 1
针脚数 13 13
额定电压 250 V 250 V
长度 35.0 mm 35 mm
宽度 3.80 mm 3.8 mm
高度 6.00 mm 6 mm
引脚间距 2.50 mm 2.50 mm
外壳颜色 White White
颜色 Natural -
触点材质 Brass Brass
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Nylon Nylon
产品生命周期 Obsolete Active
包装方式 Bulk Bulk
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
