CTX10-10-52-R、CTX10-1A-R、CTX10-10-52LP-R对比区别

高亮显示差异参数

型号 CTX10-10-52-R CTX10-1A-R CTX10-10-52LP-R

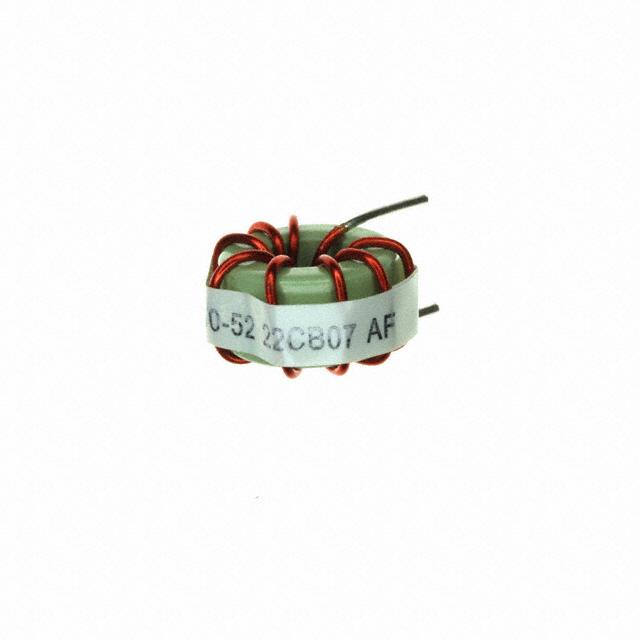

描述 Inductor Power Toroid 10.04uH/10uH 20% 100kHz Powdered Iron 16.9A 5.1mOhm DCR RDL BulkCOILTRONICS  CTX10-1A-R  电感, 10uH, 25%容差Inductor Power Toroid 10.04uH/10uH 20% 100kHz Powdered Iron 16.9A 5.1mOhm DCR RDL Bulk

数据手册 ---

制造商 Cooper Bussmann (库柏) Cooper Bussmann (库柏) Eaton Bussmann (伊顿巴斯曼)

分类 电感电感

安装方式 Through Hole - Through Hole

封装 Radial SMD Radial

引脚数 2 4 -

额定电流 16.9 A - 16.9 A

容差 - ±25 % ±20 %

测试频率 100 kHz - 100 KHz

电阻(DC） ≤5.1 mΩ ≤91.5 mΩ ≤5.1 mΩ

工作温度(Max) - - 75 ℃

工作温度(Min) - - -40 ℃

电阻(DC Max) 0.0051 Ω 0.046 Ω 5.1 mΩ

电感 10.04 µH 10 µH -

屏蔽 No - -

电感公差 ±20 % ±25 % -

额定电流(DC) 16.9 A - -

高度 - 4.19 mm 21.4 mm

封装 Radial SMD Radial

长度 - 11.43 mm -

宽度 - 11.43 mm -

工作温度 -40℃ ~ 75℃ - -40℃ ~ 75℃

产品生命周期 Unknown Unknown Unknown

包装方式 Bulk Tape & Reel (TR) Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -
