DO1608C-102MLC、SDE6603-1R0M、7445501对比区别

高亮显示差异参数

型号 DO1608C-102MLC SDE6603-1R0M 7445501

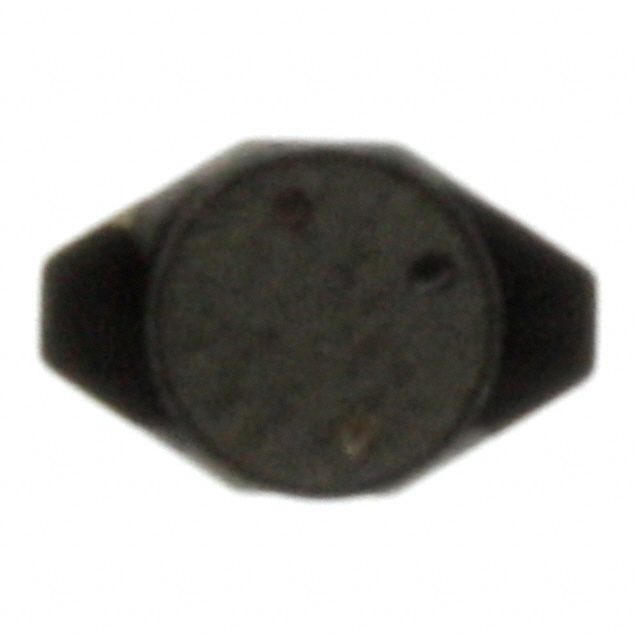

描述 COILCRAFT  DO1608C-102MLC  表面贴装功率电感器, AEC-Q200 DO1608C系列, 1 µH, ± 20%, 非屏蔽, 0.05 ohm, 2.7 ABOURNS  SDE6603-1R0M  表面贴装功率电感器, SDE6603系列, 1 µH, ± 20%, 非屏蔽, 0.05 ohm, 2.9 AWURTH ELEKTRONIK  7445501  表面贴装功率电感器, WE-PD4系列, 1 µH, ± 20%, 非屏蔽, 0.05 ohm, 2.9 A

数据手册 ---

制造商 Coilcraft (线艺) Bourns J.W. Miller (伯恩斯) Wurth Electronics (伍尔特)

分类 电感贴片电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 2 2

封装 6.6mm x 4.45mm x 2.92mm 6.6mm x 4.45mm x 2.92mm 6.6mm x 4.45mm x 2.92mm

额定电流 2.7 A 2.9 A 2.9 A

容差 - ±20 % ±20 %

电感 1 µH 1 µH 1 µH

自谐频率 130 MHz 130 MHz 80 MHz

产品系列 - - WE-PD4

电阻 - - 17.0 mΩ

共振频率 - 130 MHz 130 MHz

电感公差 ±20 % ±20 % ±20 %

测试频率 100 kHz 100 kHz 100 kHz

电阻(DC） 50 mΩ 0.05 Ω ≤50 mΩ

电阻(DC Max) 0.05 Ω 0.05 Ω 0.05 Ω

工作温度(Max) 85 ℃ 105 ℃ -

工作温度(Min) 40 ℃ -25 ℃ -

封装 6.6mm x 4.45mm x 2.92mm 6.6mm x 4.45mm x 2.92mm 6.6mm x 4.45mm x 2.92mm

长度 6.6 mm - -

宽度 4.45 mm - -

高度 2.92 mm 2.92 mm -

工作温度 - -25℃ ~ 105℃ -40℃ ~ 100℃

产品生命周期 Active Active Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2016/06/20 -
