CD74HCT4040E、CD74HCT4040EE4、74HCT4040N对比区别
型号 CD74HCT4040E CD74HCT4040EE4 74HCT4040N
描述 74LS 系列计数器和移位寄存器，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列计数器和移位寄存器。 输入的的 74HCT 系列与 74LSTTL 兼容，且产品使用硅门 CMOS 技术，以实现与 LSTTL 系列类似的工作速度，但带有低功耗的标准 CMOS 集成电路。### 74HCT 系列高速CMOS逻辑12级二进制计数器 High-Speed CMOS Logic 12-Stage Binary CounterNXP 74HCT4040N 芯片, 74HCT CMOS逻辑器件
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) NXP (恩智浦)
分类 逻辑控制器逻辑控制器计数器
安装方式 Through Hole Through Hole Through Hole
引脚数 16 16 16

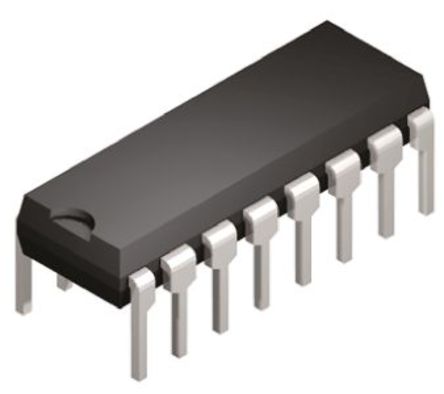

封装 PDIP-16 PDIP-16 DIP
电源电压(DC) 4.50V ~ 5.50V 4.50V ~ 5.50V 5.00 V, 5.50 V (max)
时钟频率 25 MHz 25.0 MHz 98 MHz
位数 12 12 -
电压波节 5.00 V 5.00 V -
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -40 ℃
输出接口数 12 - -
针脚数 16 - 16
输入数 1 - -
电源电压 4.5V ~ 5.5V - -
电源电压(Max) 5.5 V - 5.5 V
电源电压(Min) 4.5 V - 4.5 V
数字逻辑电平 - - CMOS
逻辑门个数 - - 1
输入电容 - - 3.50 pF
封装 PDIP-16 PDIP-16 DIP
长度 19.3 mm - 19.5 mm
宽度 6.35 mm - 6.48 mm
高度 4.57 mm - 3.2 mm
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -
产品生命周期 Active Active Unknown
包装方式 Tube Tube Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/12/17
ECCN代码 EAR99 - -
香港进出口证 NLR - -
