CTX20-1、CTX20-1-R、CTX20-1-52-R对比区别

高亮显示差异参数

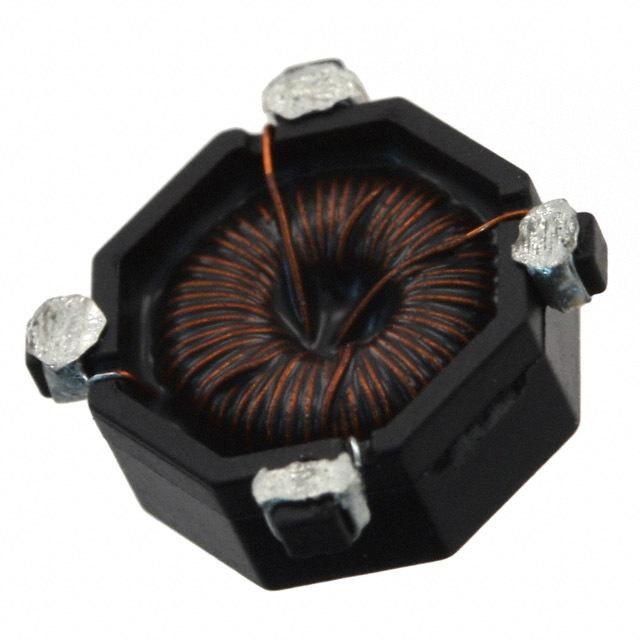

型号 CTX20-1 CTX20-1-R CTX20-1-52-R

描述 Inductor Power Wirewound 19.6uH/78.4uH 20% 100kHz Amorphous Metal 1A/0.5A 146mOhm/583mOhm DCR T/RInductor Power Wirewound 19.6uH/78.4uH 20% 100kHz Amorphous Metal 1A/0.5A 146mOhm/583mOhm DCR T/RInductor Power Toroid 20.22uH/20uH 20% 100kHz Powdered Iron 1.8A 82.9mOhm DCR RDL Bulk

数据手册 ---

制造商 Cooper Bussmann (库柏) Cooper Bussmann (库柏) Cooper Bussmann (库柏)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Through Hole

引脚数 - 4 -

封装 - SMD -

额定电流 - 1.00 A -

容差 ±20 % ±20 % -

电感 - 19.6 µH 20.0 µH

电阻 - 146 mΩ -

屏蔽 No No -

电感公差 - ±20 % -

电阻(DC） - ≤291.5 mΩ -

额定电流(DC) - 1 A -

电阻(DC Max) - 0.146 Ω 82.9 mΩ

长度 8.89 mm 8.89 mm 9.09 mm

宽度 8.89 mm 8.89 mm 9.70 mm

高度 4.19 mm 4.19 mm 9.10 mm

封装 - SMD -

直径 - - 9.10 mm

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 75℃

产品生命周期 Unknown Unknown Unknown

包装方式 Tape & Reel (TR) Cut Tape (CT) Bulk

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -

ECCN代码 - EAR99 EAR99

HTS代码 - 8504508000 8504508000
