P6SMBJ47A、TPSMB47A、P6SMB47A对比区别
型号 P6SMBJ47A TPSMB47A P6SMB47A
描述 硅雪崩二极管 - 600W表面贴装瞬态电压抑制器 Silicon Avalanche Diodes - 600W Surface Mount Transient Voltage Suppressors单向 40.2V 600WP6SMB系列 64.8V 0.6kW 表面贴装 单向 瞬态电压抑制二极管 DO-214AA
数据手册 ---
制造商 Littelfuse (力特) Littelfuse (力特) Littelfuse (力特)
分类 TVS二极管二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2

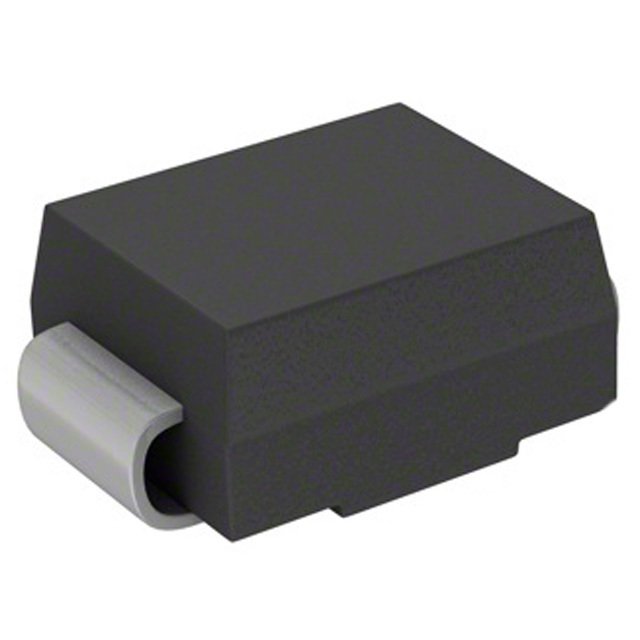

封装 DO-214AA DO-214AA DO-214AA
钳位电压 64.8 V 64.8 V 64.8 V
测试电流 1 mA 1 mA 1 mA
最大正向浪涌电流(Ifsm) - 100 A -
脉冲峰值功率 600 W 600 W 600 W
最小反向击穿电压 44.7 V 44.7 V 44.7 V
击穿电压 - 44.7 V 44.7 V
正向电压(Max) - 3.5 V -
工作温度(Max) 150 ℃ 175 ℃ -
工作温度(Min) -65 ℃ -65 ℃ -
工作结温 -65℃ ~ 150℃ -65℃ ~ 175℃ -
额定电压(DC) 47.0 V - -
额定功率 600 W - -
击穿电压 - - 47 V
电路数 - - 1
通道数 - - 1
耗散功率 - - 600 W
最大反向击穿电压 - - 49.4 V
长度 5.59 mm 5.59 mm -
宽度 3.94 mm 3.94 mm -
高度 2.44 mm 2.44 mm -
封装 DO-214AA DO-214AA DO-214AA
工作温度 -55℃ ~ 150℃ (TJ) -65℃ ~ 175℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Obsolete Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - EAR99 -
