DSA70C100HB、DSEP60-12A、DSEI120-06A对比区别

高亮显示差异参数

型号 DSA70C100HB DSEP60-12A DSEI120-06A

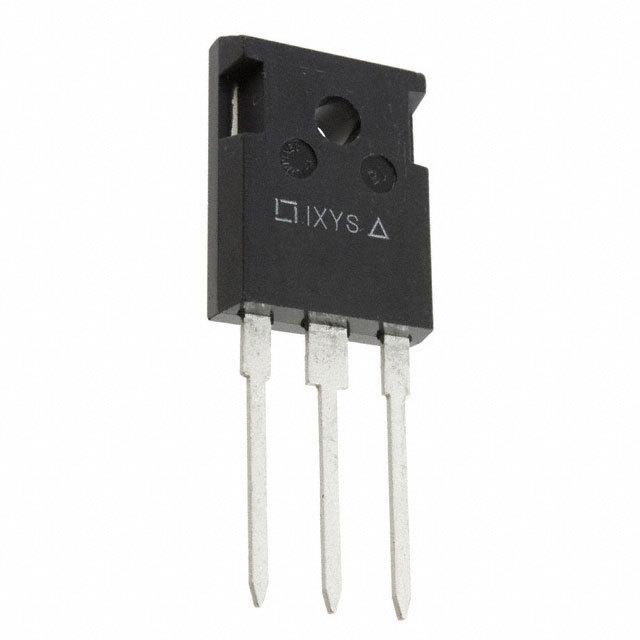

描述 IXYS SEMICONDUCTOR  DSA70C100HB  小信号肖特基二极管, 双共阴极, 100 V, 35 A, 740 mV, 320 A, 125 °CIxys### 二极管和整流器，IxysIxys### 二极管和整流器，Ixys

数据手册 ---

制造商 IXYS Semiconductor IXYS Semiconductor IXYS Semiconductor

分类 肖特基二极管TVS二极管TVS二极管

安装方式 Through Hole Through Hole Through Hole

引脚数 3 2 2

封装 TO-247-3 TO-247-2 TO-247-2

额定电压(DC) - 1.20 kV -

额定电流 - 60.0 A -

输出电流 - ≤60.0 A -

负载电流 - 60 A -

针脚数 3 2 -

正向电压 920mV @35A 2.66V @60A 1.3V @70A

极性 - Standard -

耗散功率 - 230 W -

反向恢复时间 - 40 ns 50 ns

正向电流 35 A 60 A 126 A

最大正向浪涌电流（Ifsm） 320 A 500 A 660 A

正向电压(Max) 740 mV 3.18 V 1.3 V

正向电流(Max) 70000 mA 60 A 126 A

工作温度(Max) 125 ℃ 150 ℃ 150 ℃

工作温度(Min) -55 ℃ -55 ℃ -40 ℃

耗散功率(Max) 160000 mW 330000 mW -

长度 - 16.26 mm 16.26 mm

宽度 5.3 mm 5.3 mm 5.3 mm

高度 - 21.46 mm 21.46 mm

封装 TO-247-3 TO-247-2 TO-247-2

产品生命周期 Active Active Active

包装方式 Each Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2015/06/15 2016/06/20 -

REACH SVHC标准 No SVHC - -
