G3VM-WFL、G3VM-WFL(TR)、G3VM-61G1对比区别

高亮显示差异参数

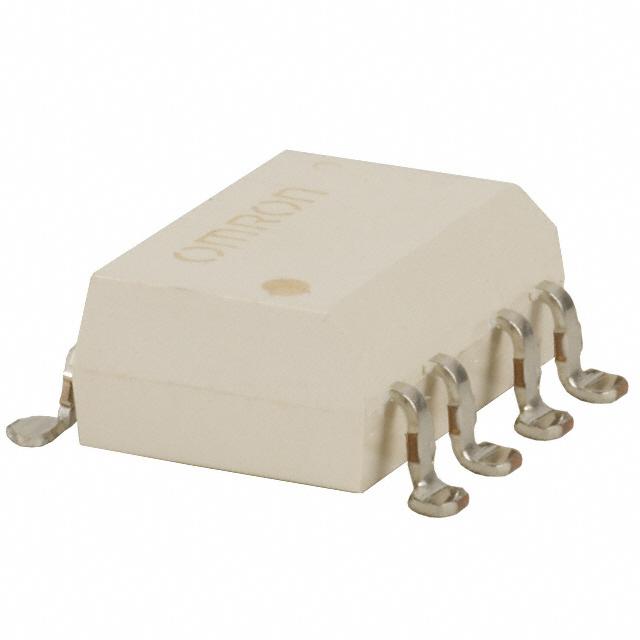

型号 G3VM-WFL G3VM-WFL(TR) G3VM-61G1

描述 Relay SSR 50mA 1.3V DC-IN 0.12A 350V AC-DC-OUT 8Pin PDIP SMD固态继电器-PCB安装 350V, DPST-NO, SMD8 SMT 120mA 22ohm 40pFOMRON ELECTRONIC COMPONENTS  G3VM-61G1  继电器, MOSFET, 60 VAC, 400 mA, 2R, SPST常开

数据手册 ---

制造商 Omron (欧姆龙) Omron (欧姆龙) Omron (欧姆龙)

分类 固态继电器固态继电器固态继电器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 - 4

封装 SMD-8 SMD-8 SOP-4

触点类型 DPST-NO - SPST-NO

负载电流 120 mA 120 mA 400 mA

输入电流 50 mA 50 mA 50 mA

输入电压(Max) 1.3 V 1.3 V 1.3 V

输入电压(Min) 1 V - -

输出电压(Max) 350 V 350 V 60 V

输出电流(Max) 0.12 A 0.12 A 0.4 A

输入电流(Min) 50 mA 50 mA 50 mA

工作温度(Max) 85 ℃ 65 ℃ 65 ℃

工作温度(Min) -40 ℃ -20 ℃ -20 ℃

输入电压 1.15 VDC 1.15 VDC 1.15 VDC

额定电流 - - 400 mA

绝缘电阻 - - 1.00 GΩ

电容 - - 0.8 pF

输出电压 - - ≤60.0 V

输出电流 - - 400 mA

隔离电压 - - 1.5 kV

正向电流 - - 7.5 mA

负载电流(Max) - - 0.4 A

负载电流(Min) - - 400 mA

额定电压 - - 60 VAC

长度 9.66 mm 9.66 mm 3.9 mm

宽度 6.4 mm 6.4 mm 3.9 mm

高度 3.65 mm 3.65 mm 1.9 mm

封装 SMD-8 SMD-8 SOP-4

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

工作温度 - - -40℃ ~ 85℃

ECCN代码 - - EAR99

HTS代码 - - 8541408000
