ELJ-NA5R6JF、IMC1210ER5R6J对比区别

高亮显示差异参数

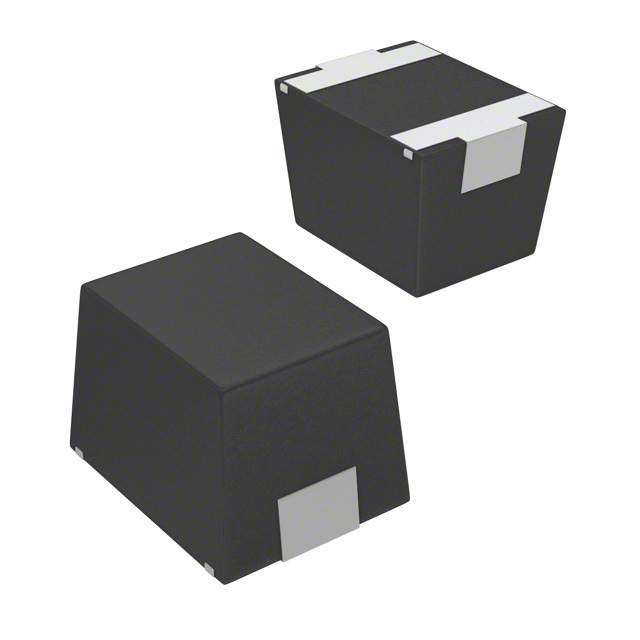

型号 ELJ-NA5R6JF IMC1210ER5R6J

描述 Inductor High Frequency Chip Wirewound 5.6uH 5% 1MHz 13Q-Factor Ferrite 65mA 8.7Ω DCR 1210 T/RInd Chip Molded Wirewound 5.6uH 5% 7.96MHz 30Q-Factor Powdered Iron 217mA 1210 T/R

数据手册 --

制造商 Panasonic (松下) Vishay Dale (威世达勒)

分类 电感电感

安装方式 Surface Mount Surface Mount

引脚数 2 -

封装(公制) 3225 3225

封装 1210 1210

额定电流 65 mA 217 mA

容差 ±5 % ±5 %

电感 5.6 µH 5.6 μH

自谐频率 46 MHz 217 MHz

Q值 13.0 -

屏蔽 No -

电感公差 ±5 % -

测试频率 1 MHz 7.96 MHz

电阻(DC） ≤8.7 Ω ≤1.6 Ω

电阻(DC Max) - 1.6 Ω

长度 3.2 mm 3.20 mm

宽度 2.5 mm 2.49 mm

高度 2.2 mm -

封装(公制) 3225 3225

封装 1210 1210

产品生命周期 Unknown Active

包装方式 Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

REACH SVHC标准 No SVHC -

工作温度 - -55℃ ~ 125℃
