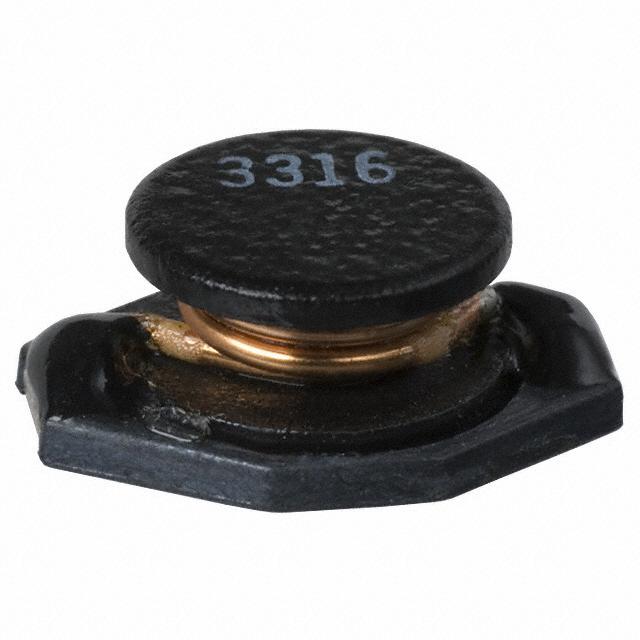

PM3316-3R3M-RC、SDR1005-3R3M、PM3316-3R3M对比区别

高亮显示差异参数

型号 PM3316-3R3M-RC SDR1005-3R3M PM3316-3R3M

描述 SMD功率电感 SMD Power Inductors3.3uH ±20% 5A3.3uH ±20% 5.4A

数据手册 ---

制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 - 2

封装 0.500" L x 0.393" W x 0.197" H (12.70mm x 10.00mm x 5.00mm) - 0.512" L x 0.374" W x 0.205" H (13.00mm x 9.50mm x 5.20mm)

额定电流 5.40 A 5 A 5.4 A

容差 - ±20 % ±20 %

电感 3.3 µH 3.3 µH 3.30 µH

自谐频率 54 MHz 54 MHz 54.0 MHz

屏蔽 No - No

电感公差 ±20 % ±20 % ±20 %

测试频率 4 MHz 1 kHz 100 kHz

电阻(DC） 0.015 Ω ≤15 mΩ 15 mΩ

Q值 50.0 50.0 -

工作温度(Max) 125 ℃ 125 ℃ -

工作温度(Min) -55 ℃ -40 ℃ -

电阻(DC Max) 0.015 Ω 15 mΩ -

长度 12.7 mm 12.7 mm 13.0 mm

宽度 10 mm 9.98 mm 9.50 mm

高度 5.3 mm 5.3 mm 5.20 mm

封装 0.500" L x 0.393" W x 0.197" H (12.70mm x 10.00mm x 5.00mm) - 0.512" L x 0.374" W x 0.205" H (13.00mm x 9.50mm x 5.20mm)

工作温度 -55℃ ~ 125℃ -40℃ ~ 125℃ -55℃ ~ 105℃

导体材质 - Copper -

产品生命周期 Active End of Life Obsolete

包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT), Tape & Reel (TR)

RoHS标准 RoHS Compliant Non-Compliant Non-Compliant

含铅标准 Lead Free 无铅 Contains Lead

REACH SVHC版本 2016/06/20 - -

ECCN代码 EAR99 - -

HTS代码 8504508000 - -
