PIC16C620A-20/P、PIC16C620A-20/SO、PIC16C620A-04/P对比区别

高亮显示差异参数

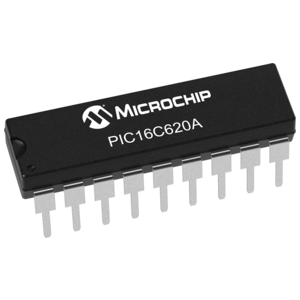

型号 PIC16C620A-20/P PIC16C620A-20/SO PIC16C620A-04/P

描述 MICROCHIP  PIC16C620A-20/P  微控制器, 8位, 一次性可编程, PIC16C62xA, 20 MHz, 896 Byte, 128 Byte, 18 引脚, DIP基于EPROM的8位CMOS微控制器 EPROM-Based 8-Bit CMOS MicrocontrollerPIC16C620(A)/621(A)/622(A) 8 位微控制器Microchip 的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。 PIC16C620(A)/621(A)/622(A) 系列微控制器基于 Microchip 的中级体系结构，带 8 层硬件堆栈和 35 个 14 位指令。 这些 MCU 可提供高达 10 MIP、2 千字节的程序存储器，数据存储器为 128 字节 RAM。 板载 RC 振荡器，精确度为 ±1%。### 特点35 指令 8 级硬件堆栈 13 个输入/输出引脚 2 个比较器 一个 8 位计时器 监控器计时器 (WDT) 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 在线串行编程 (ICSP) ### PIC16 微控制器

数据手册 ---

制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)

分类 微控制器微控制器微控制器

安装方式 Through Hole Surface Mount Through Hole

引脚数 18 18 18

封装 PDIP-18 SOIC-18 PDIP-18

电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)

针脚数 18 - 18

时钟频率 20.0 MHz, 20.0 MHz (max) 20.0MHz (max) 40 MHz

RAM大小 96 B 96 x 8 96 B

位数 8 8 8

耗散功率 1000 mW - 1000 mW

FLASH内存容量 896 b 896 b -

I/O引脚数 13 13 13

存取时间 20.0 µs 20.0 µs 4.00 µs

内核架构 PIC PIC PIC

输入/输出数 13 Input - 13 Input

工作温度(Max) 70 ℃ 70 ℃ 70 ℃

工作温度(Min) 0 ℃ 0 ℃ 0 ℃

耗散功率(Max) 1000 mW - 1000 mW

电源电压 2.7V ~ 5.5V - 2.7V ~ 5.5V

电源电压(Max) 5.5 V 5.5 V 5.5 V

电源电压(Min) 2.7 V 3 V 2.5 V

频率 - - 4 MHz

工作电压 - - 2.5V ~ 5.5V

内核子架构 - - PIC16

封装 PDIP-18 SOIC-18 PDIP-18

长度 - 11.53 mm 22.99 mm

宽度 - 7.49 mm 6.6 mm

高度 - 2.31 mm 3.68 mm

工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ (TA) 0℃ ~ 70℃

产品生命周期 Unknown Unknown Unknown

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/12/17 - 2015/12/17

ECCN代码 3A991.a.2 - 3A991.a.2

香港进出口证 - - NLR
