DF11-14DP-2DS(22)、DF11-14DP-2DS(24)对比区别
型号 DF11-14DP-2DS(22) DF11-14DP-2DS(24)

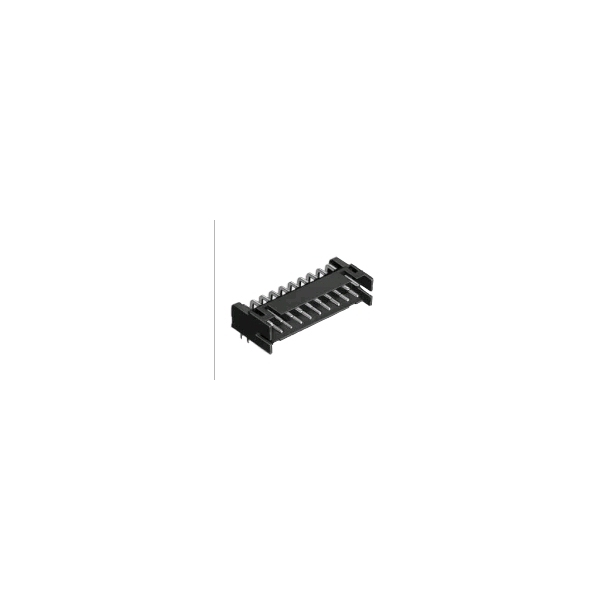

描述 CONN HEADER 14POS 2MM RT ANG TINHirose DF11 系列直角引脚管座为 2mm 节距双排连接器，采用肋纹设计以防止连接器错误插入并具有锁定机制以防止意外断开。 部件号 DF11-xxDP-2DS(24) 具有镀锡触点 部件号 DF11-xxDP-2DS(52) 具有镀金触点黑色引脚管座，聚酰胺 UL94V-0 板通孔直径 0.8mm ### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109
数据手册 --
制造商 Hirose Electric (广濑) Hirose Electric (广濑)
分类 插头插座线对板连接器
安装方式 Through Hole Through Hole
引脚数 - -
引脚间距 2.00 mm 2.00 mm
触点数 14 14
极性 Male Male
触点电镀 Tin Tin
额定电流 - 2 A
绝缘电阻 - 1000MΩ @500VDC
排数 2 2
针脚数 14 14
接触电阻 - <30mΩ @100mA
额定电流(Max) - -
额定电压 - 250 V
接触电阻(Max) - -
易燃性等级 - UL 94 V-0
拔插次数 - 30
长度 16.0 mm 16.0 mm
宽度 10.0 mm 10.0 mm
高度 4.40 mm 4.40 mm
引脚间距 2.00 mm 2.00 mm
外壳颜色 Black Black
颜色 - Black
触点材质 Brass Brass
工作温度 - -40℃ ~ 85℃
外壳材质 Plastic Plastic
材质 - Polyamide (PA)
产品生命周期 Obsolete Active
包装方式 Tube Tube
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC标准 - No SVHC
