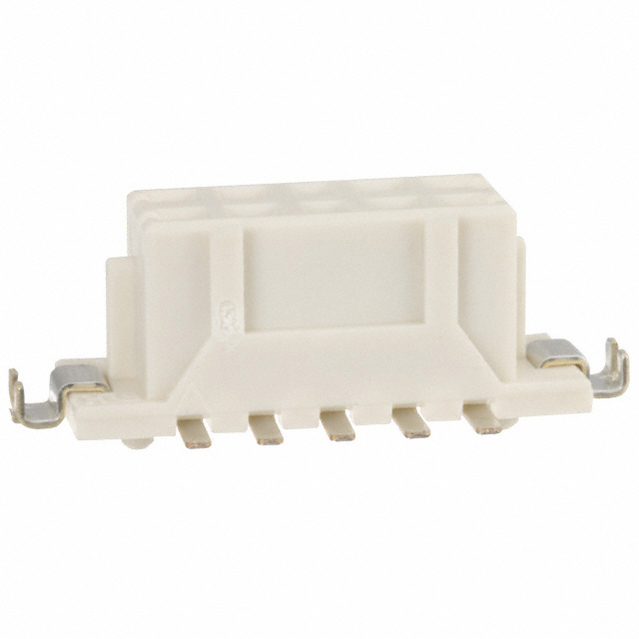

DF11Z-10DS-2V(50)、DF11-10DS-2V(50)、DF11CZ-10DS-2V(22)对比区别
型号 DF11Z-10DS-2V(50) DF11-10DS-2V(50) DF11CZ-10DS-2V(22)
描述 DF11 系列 10 位置 双排 2 mm 间距 表面贴装 端子条 插座Conn Socket Strip SKT 10POS 2mm Solder ST SMDHirose 2mm 节距 SMT 直向插座连接器 - DF 11 系列DF11 系列直向、SMT 安装、线对板、双排插座连接器，触点节距 2mm。 这些 2mm 印刷电路板安装双排插座连接器具有一个紧凑型、5mm 宽、UL94V-0 聚酰胺主体，并带有镀锡或镀金黄铜触点。### 注DF11 2mm SMT 插座连接器，部件号 DF11CZ-xxxx-xx(22)，带镀锡触点 DF11 2mm SMT 引脚管座连接器部件号 DF11CZ-xxxx-xx(52)，带镀金触点### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器插头插座线对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚间距 2.00 mm 2.00 mm -
触点数 10 10 10
极性 Female Female Female
触点电镀 Gold Gold Tin
额定电流 2 A 2 A 2 A
绝缘电阻 1000MΩ @500VDC - >1000MΩ @500VDC
排数 2 2 2
易燃性等级 - - UL 94 V-0
针脚数 10 10 10
接触电阻 <30mΩ @100mA - <30mΩ @100mA
拔插次数 - - 30
额定电压 250 V 250 V 250 V
长度 17.5 mm 17.5 mm 8.0 mm
宽度 5 mm 5 mm 5 mm
高度 5.95 mm 5.95 mm 5.95 mm
引脚间距 2.00 mm 2.00 mm -
外壳颜色 Black Black Black
颜色 Beige Beige Black
触点材质 Phosphor Copper Brass Phosphor Bronze
工作温度 -30℃ ~ 85℃ -30℃ ~ 85℃ -30℃ ~ 85℃
外壳材质 Plastic Plastic -
材质 Polyamide (PA) - -
产品生命周期 Active Obsolete Active
包装方式 Tube Tube Cut Tape (CT)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2014/06/16
