PM105-681K-RC、SDR1006-681KL、PM105-681K对比区别

高亮显示差异参数

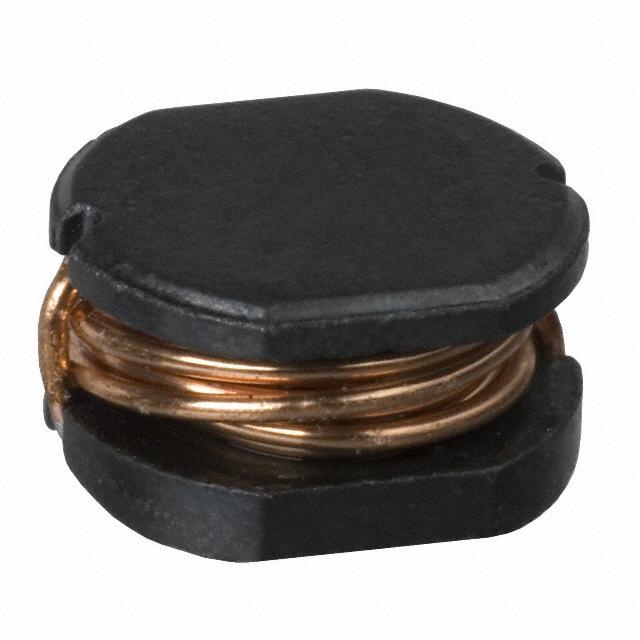

型号 PM105-681K-RC SDR1006-681KL PM105-681K

描述 贴片功率电感 SMD Power InductorSDR1006 系列线绕扼流圈提供 E12 系列 小型设计，最大直径仅 9.8mm 符合 RoHs 应用于直流/直流转换器的输入/输出以及电源 ### Bourns 非标准表面安装电感器（扼流圈）680uH ±10% 280mA

数据手册 ---

制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)

分类 电感贴片电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 -

封装 0.386" L x 0.386" W x 0.228" H (9.80mm x 9.80mm x 5.80mm) 1006 -

额定电流 280 mA 280 mA 280 mA

容差 - ±10 % ±10 %

电感 680 µH 680 µH 680 µH

自谐频率 2 MHz 2.1 MHz 2 MHz

Q值 12.0 12.0 -

共振频率 - 2.10 MHz -

电感公差 ±10 % ±10 % ±10 %

测试频率 1 kHz 1 kHz 1 kHz

电阻(DC） ≤2.250 Ω 2.25 Ω 2.25 Ω

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ 40 ℃

电阻(DC Max) 2.25 Ω 2.25 Ω 2.25 Ω

屏蔽 No - No

高度 5.8 mm 5.8 mm 5.8 mm

封装 0.386" L x 0.386" W x 0.228" H (9.80mm x 9.80mm x 5.80mm) 1006 -

长度 10.0 mm - 10.0 mm

宽度 9.00 mm - 9.00 mm

直径 10.0 mm - 10.0 mm

工作温度 -30℃ ~ 100℃ -40℃ ~ 125℃ -30℃ ~ 100℃

产品生命周期 Active Active Obsolete

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2016/06/20 -
