ELJ-EA220KF、ISC1210AN220K、CMH322522-220KL对比区别

高亮显示差异参数

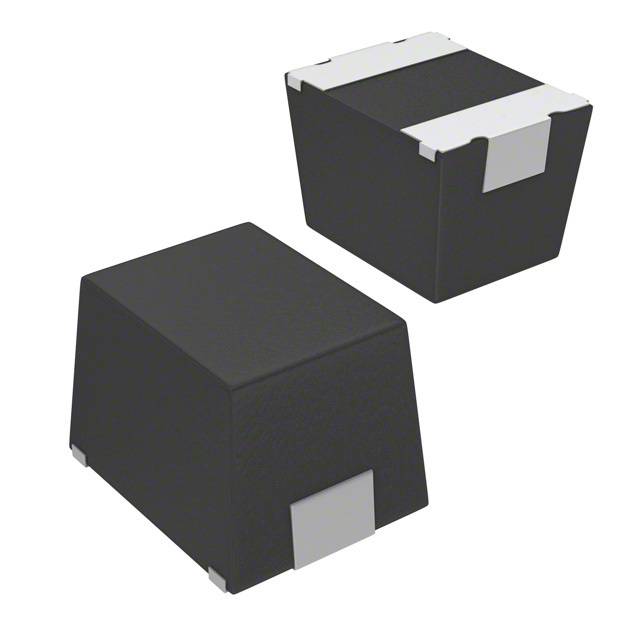

型号 ELJ-EA220KF ISC1210AN220K CMH322522-220KL

描述 Inductor Chip Shielded Wirewound 22uH 10% 2.52MHz 10Q-Factor Ferrite 115mA 500mOhm DCR 1210 T/RInd Chip Shielded/Molded Wirewound 22uH 10% 2.52MHz 30Q-Factor Powdered Iron 150mA 1210 T/R屏蔽绕线片式电感 Shielded Wirewound Chip Inductor

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) Bourns J.W. Miller (伯恩斯)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 3225 - 3225

封装 1210 1210 1210

额定电流 115 mA 150 mA 110 mA

容差 ±10 % ±10 % ±10 %

电感 22 μH - 22 µH

自谐频率 18 MHz 16 MHz 19 MHz

屏蔽 No - -

测试频率 2.52 MHz 2.52 MHz 2.52 MHz

电阻(DC） ≤500 mΩ ≤3.1 Ω 3.7 Ω

Q值 - - 30

电感公差 - - ±10 %

工作温度(Max) - - 125 ℃

工作温度(Min) - - -55 ℃

电阻(DC Max) - - 3.7 Ω

长度 3.20 mm - 3.2 mm

宽度 2.50 mm - 2.5 mm

高度 2.20 mm - 2.4 mm

封装(公制) 3225 - 3225

封装 1210 1210 1210

工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -55℃ ~ 125℃

产品生命周期 Unknown Active Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free
