593D686X0020E2TE3、TR3D686M020C0150、TR3D686K020C0150对比区别

高亮显示差异参数

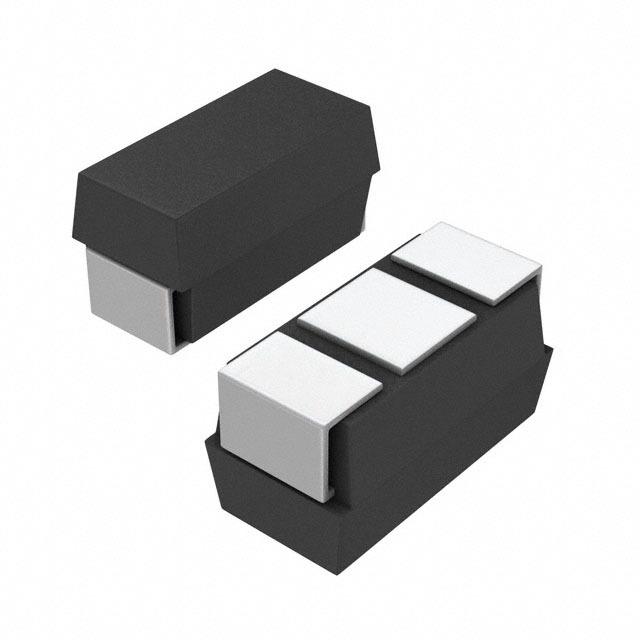

型号 593D686X0020E2TE3 TR3D686M020C0150 TR3D686K020C0150

描述 593D 系列Vishay 593D 固体钽电容器为薄型 Tantamount 表面安装芯片，具有保护涂层。 593D 系列提供较宽的电容值和额定电压范围，提供低 ESR 和最大 CV，适用于广泛的应用。 这些钽电容器是容积效率、稳定的电气参数、高可靠性和长工作寿命为主要考虑事项的应用的首选。表面安装 较高的温度额定值 尺寸 (mm) --- 外壳代码 | L | W | H | P ±0.3 | Tw ±0.1 | TH 最小值 A | 3.2 ±0.2 | 1.6 ±0.2 | 1.6 ±0.2 | 0.8 | 1.2 | 0.7 B | 3.5 ±0.2 | 2.8 ±0.2 | 1.9 ±0.2 | 0.8 | 2.2 | 0.7 C | 6.0 ±0.3 | 3.2 ±0.3 | 2.5 ±0.3 | 1.3 | 2.2 | 1.0 D | 7.3 ±0.3 | 4.3 ±0.3 | 2.8 ±0.3 | 1.3 | 2.4 | 1.0 E | 7.3 ±0.3 | 4.3 ±0.3 | 4.0 ±0.3 | 1.3 | 2.4 | 1.0 ### 表面安装 85 ° CCap Tant Solid 68uF 20V D CASE 20% (7.3 X 4.3 X 2.8mm) SMD 7343-31 0.15Ω 125℃ T/RVISHAY  TR3D686K020C0150  表面贴装钽电容, TANTAMOUNT®, TR3系列, 68 µF, ± 10%, 20 V, 2917 [7343 公制], D

数据手册 ---

制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) Vishay Semiconductor (威世)

分类 钽电容钽电容钽电容

安装方式 Surface Mount Surface Mount Surface Mount

封装 7343 7343 7343

引脚数 - - 2

电容 68 µF 68 µF 68 µF

等效串联电阻(ESR) 150 mΩ 150 mΩ 150 mΩ

容差 ±20 % ±20 % ±10 %

额定电压 20 V 20 V 20 V

额定电压(DC) 2.00 V - 20.0 V

Q值 - - 6.0

工作温度(Max) 125 ℃ - 125 ℃

工作温度(Min) -55 ℃ - -55 ℃

封装 7343 7343 7343

长度 7.3 mm - 7.3 mm

宽度 4.3 mm - 4.3 mm

高度 4 mm - 2.8 mm

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃

介质材料 Tantalum - Tantalum

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

包装方式 Tape & Reel (TR) - Cut Tape (CT)
