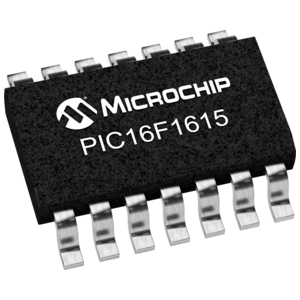

PIC16F1615T-I/SL、PIC16F1615-I/SL对比区别
型号 PIC16F1615T-I/SL PIC16F1615-I/SL
描述 MCU 8Bit PIC16 PIC RISC 14KB Flash 2.5V/3.3V/5V 14Pin SOIC N T/RPIC16F1615/1619 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器是 8 位 MCU，可将 Microchip PIC® 体系结构包含在各种引脚和封装选项中。 PIC16F1615/1619 微控制器基于 Microchip 的增强型中等内核，集成了各种外围设备，使这些设备适用于广泛的通用和小型电动机控制应用。### 微控制器功能最大 32 MHz CPU 速度 49 个指令 16 级硬件堆栈 内部振荡器 12 或 18 个输入/输出引脚 通电重置 (POR) 通电计时器 (PWRT) 掉电重置 (BOR) 窗口监控计时器 (WWDT) 在线串行编程 (ICSP) 在线调试 (ICD) 低电压编程 (LVP) ### 外围功能10 位模拟到数字转换器 (ADC) - PIC16F1615 8 通道、PIC16F1619 12 通道 8 位数字到模拟转换器 (DAC) 电压参考 过零检测 (ZCD) 两个捕捉/比较/PWM (CCP) 模块 两个比较器 两个 24 位信号测量计时器 (SMT) 角度计时器 循环冗余检查，带存储器扫描 (CRC/SCAN) 数学加速器，带比例-积分-微分 (PID) 零交叉检测器 参考电压模块 四个 8 位计时器，带硬件限制计时器 (HLT) 三个 16 位计时器 外设引脚选择 (PPS) 互补波形发生器 (CWG) 两个可配置逻辑单元 (CLC) 增强型 USART (EUSART) SPI/I2C 串行通信 ### PIC16 微控制器
数据手册 --
制造商 Microchip (微芯) Microchip (微芯)
分类 8位微控制器微控制器
安装方式 Surface Mount Surface Mount
引脚数 14 14
封装 SOIC-14 SOIC-14
频率 - 32 MHz
工作电压 2.3V ~ 5.5V 2.3V ~ 5.5V
时钟频率 - 32 MHz
RAM大小 1K x 8 1 KB
位数 8 8
模数转换数(ADC) 1 1
工作温度(Max) 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃
耗散功率(Max) - 800 mW
数模转换数(DAC) - 1
电源电压 - 2.3V ~ 5.5V
长度 8.65 mm 8.65 mm
宽度 - 3.9 mm
高度 1.75 mm 1.5 mm
封装 SOIC-14 SOIC-14
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Unknown Unknown
包装方式 Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 无铅 Lead Free
ECCN代码 - EAR99
HTS代码 - 8542310001
