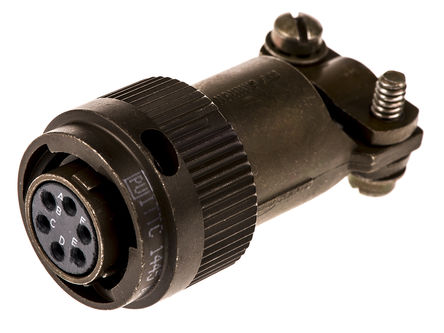

CPT06E10-6SSR、KPT06F10-6S、PT06E10-6S-SR对比区别

高亮显示差异参数

型号 CPT06E10-6SSR KPT06F10-6S PT06E10-6S-SR

描述 EPIC CPT06E10-6SSR. Circular Connector, CPT Series, Straight Plug, 6Contacts, Solder Socket, Bayonet, 10-6电缆安装此军用级电缆安装插头连接器具有连接快速可靠的卡口耦合以及电缆夹底壳。 非常耐用的连接器，适用于工业应用，该连接器提供各种外壳尺寸和触点配置。尺寸 (mm) --- **触点排列** | **L.** | **D.** | **最大缆线直径** 10-6P/S | 46 | 22 | 4.5 14-12P/S | 46 | 28 | 9.3 14-19P/S | 46 | 28 | 9.3 16-26P/S | 49 | 32 | 12.5 18-32P/S | 49 | 35 | 15.6 ### ITT KPT（橄榄色）符合 MIL-C-26482 的高质量多极连接器，带正向三点卡口耦合、焊接连接和镀金触点。 电缆安装型号包含电线和电缆夹，以消除应力和确保密封。 橄榄绿色镀铬处理镉涂层提供屏蔽的耐用表面。 能插接类似 MIL-C-26482 、带插入触点在“正常”方位的连接器。 这些连接器还提供自旋耦合底壳 - 请参阅库存号 241-1294（典型）。 总额定电流（每连接器） | 5A x 触点数 ---|--- 额定电流（每触点） | 7.5A 最大工作电压 | 700 Vac r.m.s. 或 850V 直流 击穿电压 | 最小 1.5kV 交流 触点电阻 | 7.5 A 时 7mΩ 在 500V 直流电压下的绝缘电阻 | 5´109Ω 温度范围 | -55 → +125°C 线规格，尺寸 16 触点 | 16-20 AWG 线规格，尺寸 20 触点 | 20-24 AWGAMPHENOL  PT06E10-6S-SR  圆形连接器, PT Series, MIL-DTL-26482 Series I Equivalent, 直型插头, 6 触点, 焊接插座, 卡口, 10-6

数据手册 ---

制造商 EPIC ITT Corporation (ITT电子) Amphenol (安费诺)

分类 圆形连接器圆形连接器

安装方式 Solder - Solder

触点数 6 6 6

极性 Female - Female

触点电镀 Gold - Gold

额定电流 7.50 A 7.5 A -

绝缘电阻 5.00 GΩ 5000 MΩ -

拔插次数 - 500 -

额定电流(Max) - 7.5 A -

工作温度(Max) - 125 ℃ -

工作温度(Min) - -55 ℃ -

额定电压 - 600VAC, 850VDC -

长度 - - 32.15 mm

颜色 Olive - Olive

触点材质 Copper Alloy Copper Alloy Copper Alloy

绝缘材质 - - Rubber

外壳颜色 - Olive Drab -

工作温度 - -55℃ ~ 125℃ -

产品生命周期 - - Active

包装方式 - Bulk Bulk

RoHS标准 Non-Compliant Non-Compliant Non-Compliant

含铅标准 - - Contains Lead

REACH SVHC标准 No SVHC - No SVHC

军工级 - Yes Yes

REACH SVHC版本 2016/06/20 - 2015/06/15
