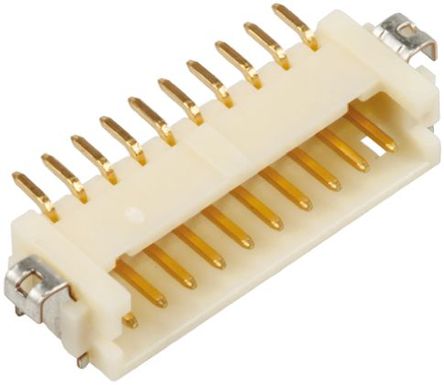

DF13A-9P-1.25H(50)、DF13A-9P-1.25H(51)对比区别

高亮显示差异参数

型号 DF13A-9P-1.25H(50) DF13A-9P-1.25H(51)

描述 CONN HEADER 9POS 1.25MM R/A SMDHirose DF13 系列 1.25mm 节距微型直角表面安装引脚管座是薄型连接器 (3.6mm)，具有防磨擦盒式结构，设计巧妙，可防止错误插入，另外还具有防止焊接脱落的金属装置。 在这些 DF13 系列 1.25mm 节距微型直角表面安装引脚管座上，以 (20) 和 (21) 结尾的部件号为镀锡触点，以 (50) 和 (51) 结尾的部件号则为镀金触点。 DF 13 系列直角表面安装连接器管座还有很多应用，包括便携式 PC、摄像机和移动终端等等。额定电流 1A 电压额定值 150V 交流 工作温度范围 -35 至 +85°C ### 1.25mm 线到板 - Hirose DF13

数据手册 --

制造商 Hirose Electric (广濑) Hirose Electric (广濑)

分类 插头插座板对板连接器

安装方式 Surface Mount Surface Mount

引脚数 - 9

引脚间距 1.25 mm -

触点数 9 9

额定电流 - 1 A

绝缘电阻 - >500MΩ @100VDC

排数 1 1

针脚数 9 9

接触电阻 - <30mΩ @100mA

额定电压 - 150 V

极性 Male -

触点电镀 Gold -

外壳颜色 Beige Beige

触点材质 Brass Brass

工作温度 - -35℃ ~ 85℃

颜色 Beige -

外壳材质 Plastic -

产品生命周期 Obsolete Active

包装方式 Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

长度 12.9 mm -

宽度 5.00 mm -

高度 3.60 mm -

引脚间距 1.25 mm -
