53258-0420、DF13B-4P-1.25V(51)、DF3DZ-4P-2V(51)对比区别

高亮显示差异参数

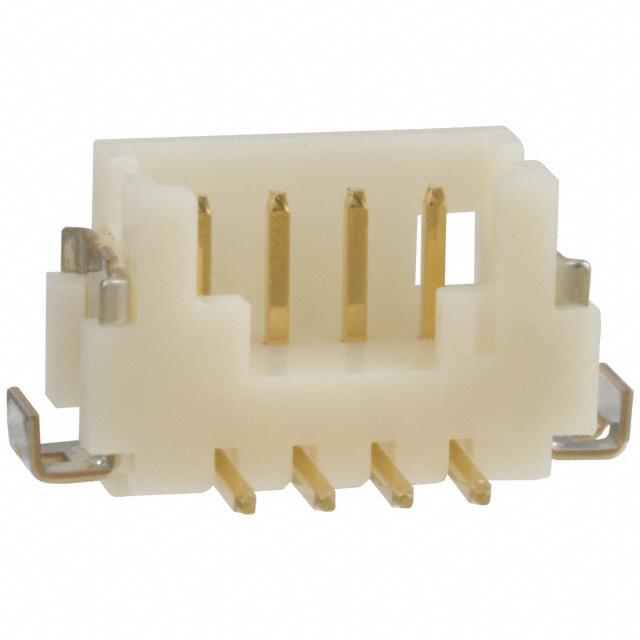

型号 53258-0420 DF13B-4P-1.25V(51) DF3DZ-4P-2V(51)

描述 3.5mm Pitch Header, Vertical, 4Circuits, Brass (CuZn) ContactCONN HDR 4POS 1.25MM SMD GOLDHirose DF3 系列 2mm 节距 SMT 印刷电路板引脚管座连接器DF3 系列 2mm 节距 SMT 印刷电路板安装引脚管座连接器。 这些 DF3 系列 2mm 节距 SMT 引脚管座提供垂直或直角安装，带镀锡触点（后缀带 (21) 的部件号）或镀金触点（后缀带 (51) 的部件号）。 以“DF3Z”开头的部件号具有板导轴/安装凸台### 2.0mm 单排连接器 - Hirose DF3

数据手册 ---

制造商 Molex (莫仕) Hirose Electric (广濑) Hirose Electric (广濑)

分类 插头插座板对板连接器板对板连接器

安装方式 - Surface Mount Surface Mount

引脚数 - 4 -

引脚间距 - 1.25 mm -

触点电镀 - Gold -

绝缘电阻 - >500MΩ @100VDC >1000MΩ @1000VDC

排数 - 1 1

针脚数 - 4 4

接触电阻 - <30mΩ @100mA <30mΩ @100mA

额定电流(Max) - 1 A -

额定电压(Max) - 150 VAC -

接触电阻(Max) - 30 mΩ -

触点数 - - 4

额定电流 - - 3 A

额定电压 - - 250 VAC

灼热丝测试标准 Non-Compliant - -

无卤素状态 Not Low Halogen - -

方向 Vertical - -

电路数 4 - -

长度 - 9.65 mm 15.5 mm

宽度 - 3.4 mm 5.6 mm

高度 - 4.8 mm 5.9 mm

引脚间距 - 1.25 mm -

外壳颜色 - Beige Black

颜色 - Beige Beige

触点材质 - Brass Phosphor Bronze

工作温度 - -35℃ ~ 85℃ -30℃ ~ 85℃

外壳材质 - Plastic -

产品生命周期 Obsolete Active Obsolete

包装方式 - Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 - Lead Free Lead Free
