744775239、SDR0805-391KL对比区别

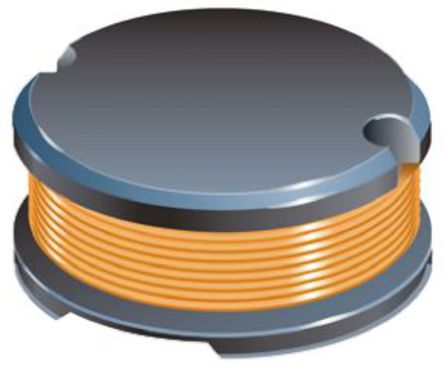

描述 WE-PD2 系列线绕扼流圈WE-PD2 系列开放式机架贴片式功率电感器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器 尺寸 (mm) --- 管壳尺寸 | A | B | C | D 4532 | 4.0 | 4.5 | 3.2 | 1.0 5820 | 5.0 | 5.8 | 2.0 | 2.0 5848 | 5.0 | 5.8 | 4.5 | 2.0 7850 | 7.0 | 7.8 | 5.0 | 3.0 1054 | 9.0 | 10.0 | 5.4 | 3.5 ### Wurth 非标准表面安装电感器（扼流圈）BOURNS SDR0805-391KL 表面贴装功率电感器, SDR0805系列, 390 µH, ± 10%, 非屏蔽, 1.77 ohm, 360 mA
数据手册 --
制造商 Wurth Electronics (伍尔特) Bourns J.W. Miller (伯恩斯)
分类 电感电感
安装方式 Surface Mount Surface Mount
封装 7850 7.8mm x 7.8mm x 5.3mm
引脚数 - 2
额定电流 380 mA 360 mA
容差 ±10 % ±10 %
电感 390 µH 390 µH
自谐频率 3.9 MHz 4 MHz
产品系列 WE-PD2 -
电感公差 ±10 % ±10 %
测试频率 10 kHz 1 kHz
电阻(DC） ≤1.77 Ω ≤1.77 Ω
工作温度(Max) 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃
电阻(DC Max) 1.77 Ω 1.77 Ω
Q值 - 12.0
长度 7.8 mm 7.8 mm
高度 5 mm 5.3 mm
封装 7850 7.8mm x 7.8mm x 5.3mm
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2014/06/16 2016/06/20
