ALD124、ALDP124W、ALDP124对比区别

高亮显示差异参数

型号 ALD124 ALDP124W ALDP124

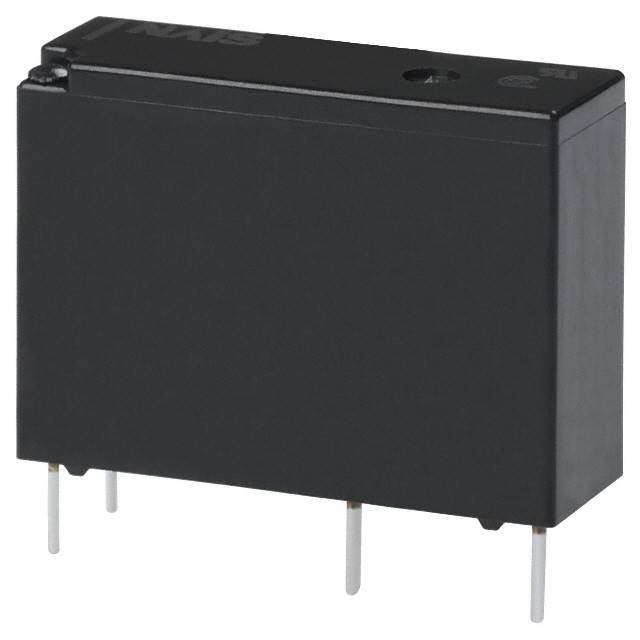

描述 PANASONIC ELECTRIC WORKS  ALD124  功率继电器, LD(ALD)系列, SPST-常开, 24 VDC, 3 A, 通孔安装, 非闭锁ALDP 系列 单刀单掷 24 V 5 A 非闭锁 PC 引脚 通孔 功率 继电器PANASONIC ELECTRIC WORKS  ALDP124  通用继电器, LD-P(ALDP)系列, 功率, 无锁定, SPST常开, 24 VDC, 5 A

数据手册 ---

制造商 Panasonic (松下) Panasonic (松下) Panasonic (松下)

分类 功率继电器功率继电器功率继电器

安装方式 Through Hole Through Hole PCB

封装 - 插件 -

引脚数 - 4 -

触点类型 SPST-NO SPST-NO SPST-NO

线圈电压 24 VDC 24 VDC 24 VDC

线圈电流 8.3 mA 8.3 mA 8.3 mA

线圈电阻 2.88 kΩ 2.88 kΩ 2.88 kΩ

额定电流(Max) 3 A 5 A 5 A

线圈电压(DC) 24 V 24 V 24 V

额定功率(Max) 90W, 831VA - 0.2 W

开关电流(Max) - 5 A 5 A

工作温度(Max) - 85 ℃ 85 ℃

工作温度(Min) - -40 ℃ -40 ℃

额定电压(AC Max) - - 277 V

额定电流 - 5 A -

触点额定电流 3 A 5 A -

线圈功率 200 mW 200 mW -

功耗 200 mW - -

线圈功率(DC) 200 mW - -

高度 15.3 mm 15.3 mm 15.3 mm

封装 - 插件 -

长度 20.5 mm 20.5 mm -

宽度 7.2 mm 7.2 mm -

触点材质 Silver Nickel Silver Nickel Silver Nickel

工作温度 -40℃ ~ 70℃ -40℃ ~ 85℃ -40℃ ~ 70℃

产品生命周期 Active Active Active

包装方式 Tube Tray Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/06/15 - 2015/06/15
