DO3316H-102MLD、DO3316H-102MTB、SDR1005-1R0ML对比区别

高亮显示差异参数

型号 DO3316H-102MLD DO3316H-102MTB SDR1005-1R0ML

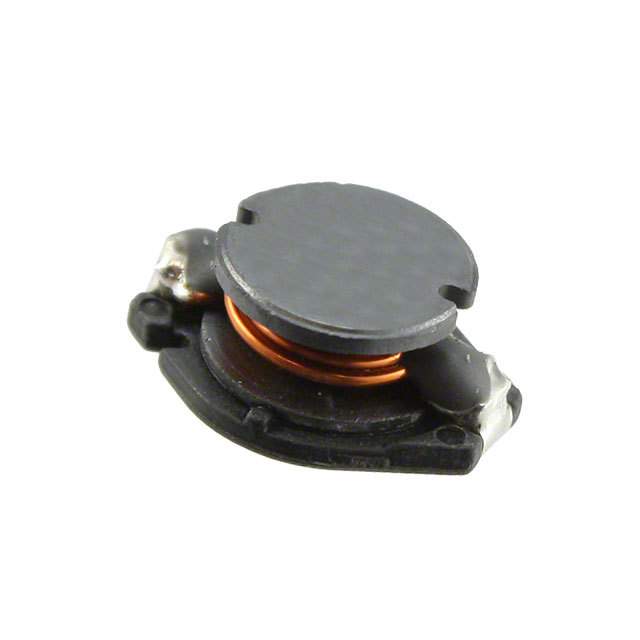

描述 COILCRAFT  DO3316H-102MLD  表面贴装功率电感器, AEC-Q200 DO3316H系列, 1 µH, ± 20%, 非屏蔽, 6000 µohm, 10 A1uH ±20% 10ABOURNS  SDR1005-1R0ML  表面贴装功率电感器, SDR1005系列, 1 µH, ± 20%, 非屏蔽, 7000 µohm, 7.5 A

数据手册 ---

制造商 Coilcraft (线艺) Coilcraft (线艺) Bourns J.W. Miller (伯恩斯)

分类 贴片电感电感

安装方式 Surface Mount - Surface Mount

引脚数 - - 2

封装 13.21mm x 9.91mm x 6.35mm - 1005

额定电流 10 A 10 A 7.5 A

容差 - - ±20 %

电感 1 µH 1 µH 1 µH

自谐频率 - - 137 MHz

Q值 - - 20.0

共振频率 - - 137 MHz

屏蔽 - - No

电感公差 ±20 % ±20 % ±20 %

测试频率 - - 1 kHz

电阻(DC） 6 mΩ 6 mΩ 0.007 Ω

工作温度(Max) - - 125 ℃

工作温度(Min) - - -40 ℃

工作结温(Max) - - 125 ℃

电阻(DC Max) 0.006 Ω - 0.007 Ω

产品系列 do3316h do3316h -

长度 - - 12.9 mm

宽度 - - 10.2 mm

高度 - - 5.3 mm

封装 13.21mm x 9.91mm x 6.35mm - 1005

工作温度 - - -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Cut Tape (CT) - Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead - Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/06/15 - 2016/06/20

ECCN代码 - - EAR99

HTS代码 - - 8504508000
