5-102203-9、DF1B-12P-2.5DS(01)、102203-9对比区别

高亮显示差异参数

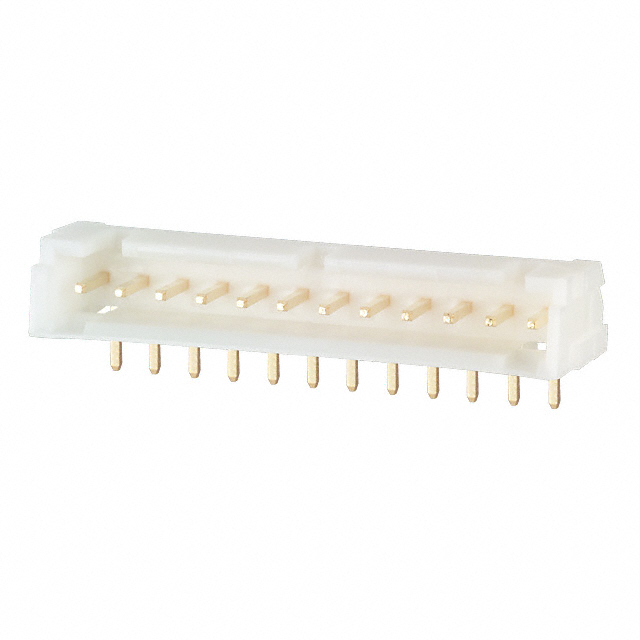

型号 5-102203-9 DF1B-12P-2.5DS(01) 102203-9

描述 AMPMODU 12 位置 通孔 单排 直角 0.100 英寸 有护套针座2.5mm间距连接器导线连接（产品符合UL / CSA​​标准） 2.5mm Pitch Connector for Discrete Wire Connection (Product Compliant with UL/CSA Standard)Conn Shrouded Header HDR 12POS 2.54mm Solder RA Thru-Hole Automotive Tube

数据手册 ---

制造商 TE Connectivity (泰科) Hirose Electric (广濑) TE Connectivity (泰科)

分类 插头插座插头插座插头插座

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.50 mm 2.54 mm

触点数 12 12 12

极性 Male Male Male

触点电镀 Gold, Tin, Tin over Nickel Gold Gold, Tin over Nickel, Tin Lead

绝缘电阻 5000 MΩ >1000MΩ @500VDC 5000 MΩ

排数 1 1 1

针脚数 12 12 12

接触电阻 - <30mΩ @100mA -

额定电流(Max) 3A/触头 3 A 3A/触头

额定电压 - 250 V -

接触电阻(Max) - 30 mΩ -

额定电流 3 A - 3 A

方向 Right Angle - Right Angle

易燃性等级 UL 94 V-0 - UL 94 V-0

安装角度 90.0 ° - 90.0 °

工作温度(Max) 105 ℃ - 105 ℃

工作温度(Min) -55 ℃ - -65 ℃

额定电压(Max) - - 250 VAC

长度 33.53 mm 32.5 mm 33.53 mm

宽度 13.94 mm 12.5 mm 13.94 mm

高度 5.81 mm 5.7 mm 5.81 mm

引脚间距 2.54 mm 2.50 mm 2.54 mm

外壳颜色 Black White Black

颜色 Black White Black

触点材质 Phosphor Bronze Brass Phosphor Bronze

工作温度 -55℃ ~ 105℃ -35℃ ~ 85℃ -65℃ ~ 105℃

外壳材质 Thermoplastic Plastic Thermoplastic

产品生命周期 Active Active Superseded

包装方式 Tube Bulk Tube

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

ELV标准 Compliant - Non-Compliant

ECCN代码 EAR99 - EAR99

HTS代码 8536694040 - 8536694040
