0039012145、39-01-2140、0039012140对比区别

P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 0039012145 39-01-2140 0039012140

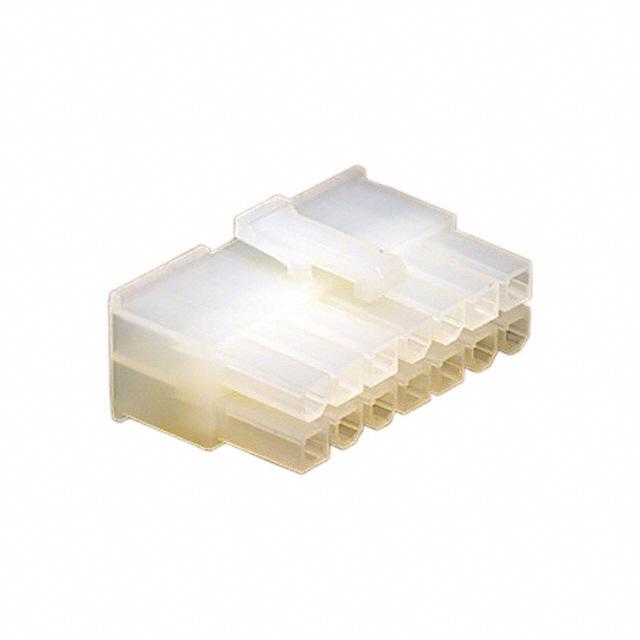

描述 4.20毫米( .165 “ )间距迷你适合小™插座外壳,双排, UL 94V- 0 ,电路14 4.20mm (.165") Pitch Mini-Fit Jr.™ Receptacle Housing, Dual Row, UL 94V-0, 14 CircuitsMini-Fit Junior 插座外壳Molex 5557 系列插座的一系列 Mini-Fit Junior 插座外壳。 .插座接受插座式压接触点(库存号 215 - 5887 典型)。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线(悬空或通过面板)和导线对电路板连接器,适合电源和信号应用。 HCS 触点采用相同规格外壳,但提供更高功率。 Molex Mini-Fit Jr. 系列具有:4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证,并由 TUV 许可,所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 |   ---|---|--- 接线端子 | 镀锡黄铜 |   额定电压 | 600V (r.m.s.) |     | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A   | 4、6 路 8A | 11A   | 8、10 路 7A | 10A   | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ |   绝缘电阻 | 最小 1000MΩ |   介电强度 | 1500V a.c. |MOLEX  0039012140  插接连接器外壳, 母, 尼龙制, MINI-FIT JR系列, 14路

数据手册 ---

制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)

分类 连接器外壳连接器外壳连接器外壳

基础参数对比

封装 插座 - 插座

引脚间距 - 4.20 mm -

触点数 14 14 14

极性 Female Female Female

排数 2 2 2

针脚数 14 14 14

额定电流(Max) 13A/触头 13A/触头 13A/触头

工作温度(Max) 105 ℃ 105 ℃ 105 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

额定电压(AC) - 250 V -

额定电流 - 13.0 A -

灼热丝测试标准 - Non-Compliant -

无卤素状态 - Low Halogen -

易燃性等级 - UL 94 V-2 -

接触电阻 - 10.0 mΩ -

长度 30.6 mm 30.6 mm 30.6 mm

宽度 19.6 mm 19.6 mm 19.6 mm

高度 19.6 mm 15.1 mm 19.6 mm

封装 插座 - 插座

引脚间距 - 4.20 mm -

外壳颜色 Ivory Natural Natural

颜色 Natural Natural Natural

工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -

材质 - Nylon -

外壳材质 - Nylon -

产品生命周期 Unknown Active Unknown

包装方式 Bag Bulk Bag

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 无铅 Lead Free Lead Free
