L5970D013TR、MC34063ACN、E-L5970D对比区别

高亮显示差异参数

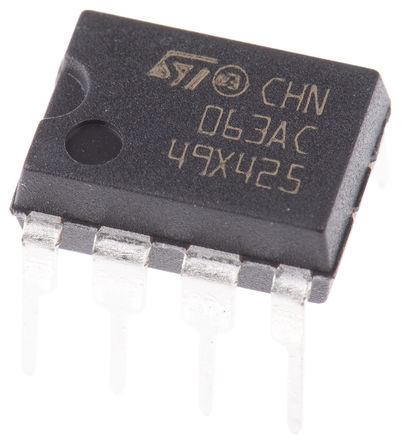

型号 L5970D013TR MC34063ACN E-L5970D

描述 DC-DC Switching Converters, Step-Down Regulators, STMicroelectronicsST 的单片开关调节器提供高输入电压能力、高达 4A 的输出电流，以及高切换频率。### 开关电压调节器，STMicroelectronicsSTMICROELECTRONICS  MC34063ACN  直流-直流开关降压, 升压, 反相稳压器, 可调, 3V-40V输入, 1.25V-40V输出, 1.5A输出, DIP-8高达1A降压开关稳压器 Up to 1A step down switching regulator

数据手册 ---

制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Surface Mount Through Hole Surface Mount

引脚数 8 8 8

封装 SOIC-8 DIP-8 SOIC-8

频率 - 33 kHz -

电源电压(DC) - 3.00 V, 50.0 V (max) 4.40V (min)

工作电压 - 3V ~ 40V -

额定功率 - 625 mW -

输出接口数 1 1 1

输出电压 1.2V ~ 35V 1.25V ~ 38V 1.2V ~ 35V

输出电流 1 A 1.5 A 1 A

通道数 - 1 -

针脚数 8 8 -

静态电流 2.5 mA 2.5 mA -

开关频率 280 kHz 100 kHz 250 kHz

输入电压(Max) 36 V 40 V 36 V

输入电压(Min) 4.4 V 3 V 4.4 V

输出电压(Max) 35 V 40 V 35 V

输出电压(Min) 1.2 V 1.25 V 1.2 V

输出电流(Min) - 1.5 A -

工作温度(Max) 150 ℃ 70 ℃ 150 ℃

工作温度(Min) -40 ℃ 0 ℃ -40 ℃

输入电压 4.4V ~ 36V 3V ~ 40V 4.4V ~ 36V

输出功率 750 mW - 750 mW

拓扑结构 Buck - Buck

输出电流(Max) 1 A - 1 A

电源电压 4.4 V - -

长度 5 mm 9.8 mm -

宽度 4 mm 7.1 mm -

高度 1.25 mm 3.3 mm -

封装 SOIC-8 DIP-8 SOIC-8

工作温度 -40℃ ~ 150℃ 0℃ ~ 70℃ -40℃ ~ 150℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/12/17 2015/12/17 -

ECCN代码 EAR99 - -
