ELJ-FB821JF、IMC1812BN821J、NL453232T-821J-PF对比区别

高亮显示差异参数

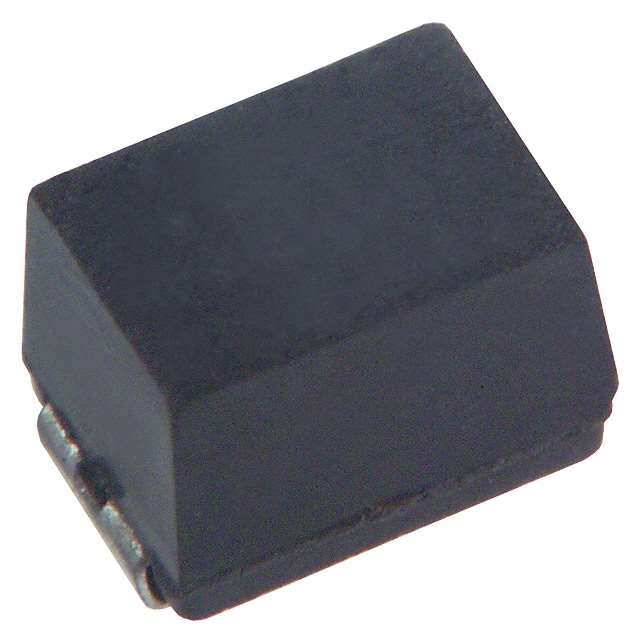

型号 ELJ-FB821JF IMC1812BN821J NL453232T-821J-PF

描述 Inductor General Purpose Chip Molded Wirewound 820uH 5% 100kHz 30Q-Factor Ferrite 45mA 45Ω DCR 1812 T/RInd Chip Molded Wirewound 820uH 5% 790kHz 30Q-Factor Ferrite 30mA 1812 BulkTDK  NL453232T-821J-PF  表面贴装高频电感器, NL系列, 820 µH, ± 5%, 1812 [4532 公制], 2.5 MHz, 35 ohm

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) TDK (东电化)

分类 电感电感贴片电感

安装方式 Surface Mount Surface Mount Surface Mount

封装 1812 1812 1812

封装(公制) 4532 4832 -

引脚数 2 - -

额定电流 45 mA 30 mA 30 mA

容差 ±5 % ±5 % ±5 %

电感 820 µH - 820 µH

自谐频率 2.4 MHz 2.5 MHz 2.5 MHz

Q值 30.0 - 30.0

产品系列 - - NL

电感公差 ±5 % - ±5 %

测试频率 100 kHz 790 kHz 0.796 MHz

电阻(DC） ≤45 Ω ≤35 Ω ≤35 Ω

额定电流(DC) - - 30 mA

工作温度(Max) - - 85 ℃

工作温度(Min) - - -40 ℃

精度 - - ±5 %

电阻(DC Max) - - 35 Ω

电阻 45.0 Ω - -

共振频率 2.40 MHz - -

屏蔽 No - -

长度 4.5 mm 4.5 mm 4.5 mm

宽度 3.2 mm 3.2 mm 3.2 mm

高度 3.2 mm - 3.2 mm

封装 1812 1812 1812

封装(公制) 4532 4832 -

工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -40℃ ~ 105℃

产品生命周期 Unknown Active Active

包装方式 Cut Tape (CT) Bulk Tape & Reel (TR)

最小包装 - - 500

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 - - 2015/06/15
