DF9-17S-1V(22)、DF9-17S-1V(20)、DF9-17S-1V(32)对比区别
型号 DF9-17S-1V(22) DF9-17S-1V(20) DF9-17S-1V(32)

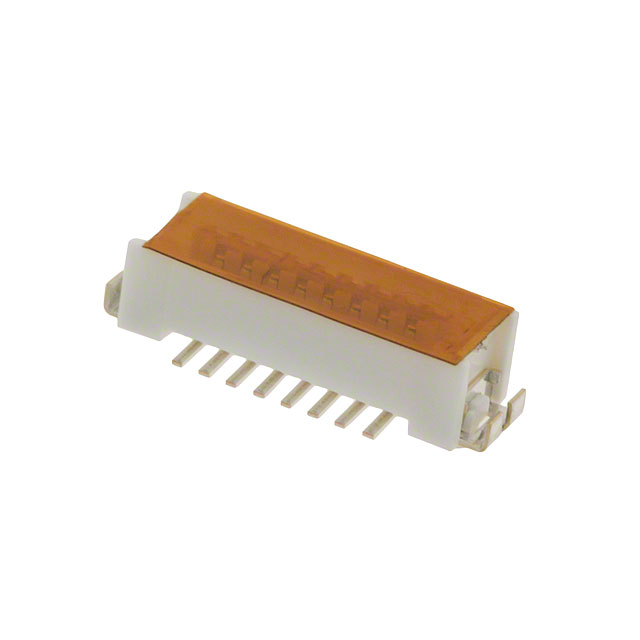

描述 Board Connector, 17 Contact(s), 2 Row(s), Female, Straight, 0.039 inch Pitch, Surface Mount Terminal, Locking Mech, Beige Insulator, ReceptacleCONN RECEPT 17POS 1MM SMD TINHirose DF9 系列 1.0 mm 板对板管座和插座连接器DF9 系列板对板管座和插座连接器配有设计符合 VESA（视频电子标准协会）FPDI-1（平板显示器接口）标准的接口连接器，适用于 LCD 显示屏。 这些 DF9 系列印刷电路板连接器具有梯形配接接口，可防止误插。 轻松锁定机制可确保牢固配接连接器并提供接触咬合，以确认完成配接。 这些 DF9 印刷电路板管座和插座连接器型号提供安装凸台，可用于在焊接或手动放置过程中将连接器固定到位。 SMT 插座和管座连接器具有金属紧固件，用于牢固固定到印刷电路板，并防止焊接点因机械应力而剥落### 特点和优势紧凑设计 符合 VESA FPDI-1 标准的接口连接器适用于 LCD 显示屏 梯形配接接口，可防止误插 堆叠高度为 4.3 mm 轻松锁定机制，用于牢固配接 安装凸台用于在焊接过程中将连接器固定到位 SMT 型上的金属紧固件用于牢固连接印刷电路板，并防止焊接脱落 ### 应用这些 DF9 系列管座和插座连接器特别适用于便携式设备、POS 终端、测量设备和其他手持式设备上的 LCD 显示屏。 ### 1.0mm 表面安装板对板连接器 - Hirose DF9表面安装板对板连接器系列，1mm 触点节距，符合 VESA FPDI-1 标准的接口连接器，防错误插入，方便查看机制，平滑插入和拔出
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器板对板连接器板对板连接器
安装方式 - Surface Mount Surface Mount
封装 - - -
引脚间距 - 1.00 mm 1.00 mm
触点数 - 17 17
触点电镀 - Tin Tin
额定电流 - - 500 mA
绝缘电阻 - - 500MΩ @100VDC
排数 - 2 2
易燃性等级 - UL 94 V-0 UL 94 V-0
针脚数 - 17 17
拔插次数 - - 30
额定电流(Max) - - 0.5 A
工作温度(Max) - - 125 ℃
工作温度(Min) - - -45 ℃
额定电压(Max) - - 150 VAC
额定电压 - - 150 VAC
接触电阻(Max) - - 50 mΩ
长度 - 14.1 mm 14.1 mm
宽度 - 4.2 mm 4.2 mm
高度 - 3.3 mm 3.3 mm
封装 - - -
引脚间距 - 1.00 mm 1.00 mm
外壳颜色 - Beige Beige
触点材质 - Phosphor Copper Phosphor Copper
外壳材质 - Nylon Nylon
产品生命周期 Obsolete Obsolete Active
包装方式 - Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 PB free Contains Lead Lead Free
