LT1521IST-5#TRPBF、LT1521IST-5#PBF、LT1521IST-5对比区别

高亮显示差异参数

型号 LT1521IST-5#TRPBF LT1521IST-5#PBF LT1521IST-5

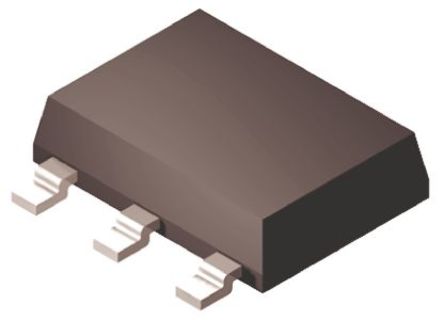

描述 IC REG LDO 5V 0.3A SOT223LINEAR TECHNOLOGY  LT1521IST-5#PBF  固定电压稳压器, LDO, 4.3V至20V, 500mV压差, 5V输出, 300mA输出, SOT-223-3LDO Regulator Pos 5V 0.3A 4Pin(3+Tab) SOT-223

数据手册 ---

制造商 Linear Technology (凌力尔特) Linear Technology (凌力尔特) Linear Technology (凌力尔特)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 4 3 4

封装 TO-261-4 TO-261-4 TO-261-4

输出接口数 1 1 1

输入电压(DC) - 20.0V (max) 20.0V (max)

输出电压 5 V 5 V 5 V

输出电流 300 mA 300 mA 300 mA

供电电流 - 25µA ~ 12mA -

针脚数 - 3 -

静态电流 - 0.012 mA -

跌落电压 0.13V @1mA,0.5V @300mA,0.4V @150mA,0.35V @100mA,0.29V @50mA 500 mV 0.13V @1mA,0.5V @300mA,0.4V @150mA,0.35V @100mA,0.29V @50mA

输入电压(Max) 20 V 20 V 20 V

输入电压(Min) - 4.3 V -

输出电压(Min) 5 V 5 V -

输出电流(Max) 0.3 A 0.3 A 0.3 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压(Max) - 20 V -

输入电压 ≤20 V ≤20 V ≤20 V

长度 - 6.71 mm -

宽度 - 3.71 mm -

高度 1.7 mm 1.8 mm 1.7 mm

封装 TO-261-4 TO-261-4 TO-261-4

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Unknown Unknown Unknown

包装方式 Tape & Reel (TR) Each Bulk

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Contains Lead

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/12/17 -
