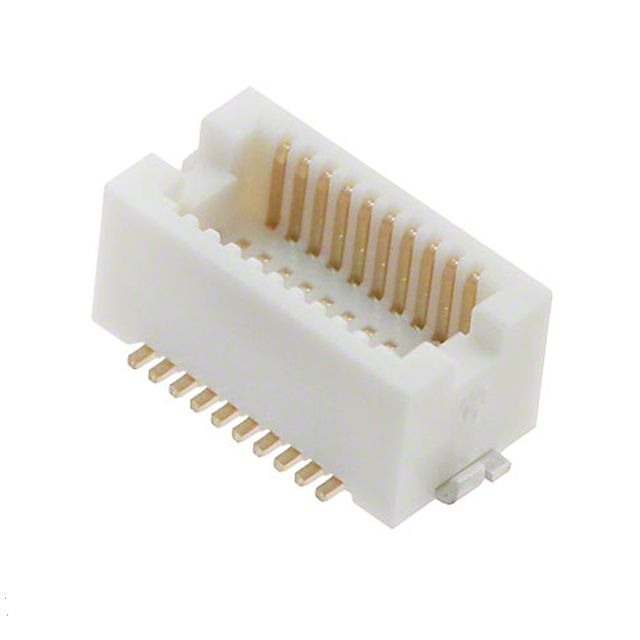

DF12(3.0)-20DP-0.5V(86)、DF12(3.0)-20DP-0.5V(80)、DF12(3.0)-20DP-0.5V(81)对比区别

高亮显示差异参数

型号 DF12(3.0)-20DP-0.5V(86) DF12(3.0)-20DP-0.5V(80) DF12(3.0)-20DP-0.5V(81)

描述 HIROSE(HRS)  DF12(3.0)-20DP-0.5V(86)  堆叠板连接器, 3mm高, DF12系列, 20 触点, 针座, 0.5 mm, 表面安装　, 2 排CONN HEADER 20POS 3MM SMD 0.5MMCONN HEADER 20POS 3MM SMD 0.5MM

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)

分类 板对板连接器板对板连接器板对板连接器

安装方式 Surface Mount Surface Mount Surface Mount

封装 SMD - -

引脚间距 500 µm 500 µm 500 µm

触点数 20 20 20

极性 Male Male Male

触点电镀 Gold Gold Gold

额定电压(AC) 50.0 V - -

额定电流 0.3 A - -

绝缘电阻 500 MΩ - -

排数 2 2 2

易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0

针脚数 20 20 20

接触电阻 <50mΩ @100mA - -

拔插次数 50 - -

额定电流(Max) 0.3 A - -

工作温度(Max) 125 ℃ - -

工作温度(Min) -45 ℃ - -

额定电压(Max) 50 VAC - -

接触电阻(Max) 50 mΩ - -

长度 8 mm 8 mm 8 mm

宽度 3.8 mm 3.8 mm 3.8 mm

高度 2.3 mm 2.3 mm 2.3 mm

封装 SMD - -

引脚间距 500 µm 500 µm 500 µm

外壳颜色 Beige Beige Beige

颜色 Beige - -

触点材质 Phosphor Copper Phosphor Copper Phosphor Copper

绝缘材质 Nylon - -

工作温度 -45℃ ~ 125℃ - -

外壳材质 Plastic Plastic Plastic

产品生命周期 Active Obsolete Obsolete

包装方式 Tape & Reel (TR) Tube Tape

RoHS标准 RoHS Compliant Non-Compliant Non-Compliant

含铅标准 Lead Free Contains Lead Contains Lead

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2014/06/16 - -
