ADUM4154BRIZ、ADUM4154BRIZ-RL对比区别

高亮显示差异参数

型号 ADUM4154BRIZ ADUM4154BRIZ-RL

描述 ADuM4154 系列 SPIsolator 数字隔离器，Analog DevicesAnalog Devices 的 ADuM4154 系列为 7 通道多从属设备数字隔离器，经优化适用于串行外围接口 (SPI)。 ADuM4154 包括支持多达四个从属设备，可最大程度减少部件数，减少尺寸和成本。 它们形成 SPIsolator™ 系列设备的一部分。 基于 Analog Devices 的 iCoupler® 芯片级变压器技术，CLK、MO/SI、MI/SO 和 SS SPI 总线信号中的低传播延迟和抖动支持速率高达 17 MHz 的 SPI 时钟。 ADuM4154 隔离器还提供从属设备选择多路复用系统，可用一个隔离器为多达四个从属设备服务。 当选择了目标从属设备时，从属选择信号传播到所需的输出，传播延迟低，从而实现严格的定时控制。 将通过 250kbps 低速 2 通道地址总线对隔离的 SSx 寻址，可在短短 2.5μs 内更改目标从属设备。 ADuM4154 SPIsolator™ 的特点： \- 支持高达 17 MHz SPI 时钟速度 \- 4 个高速、低传播延迟 SPI 信号隔离通道 \- 支持多达 4 个从属设备 \- 20 引线 SOIC_IC 封装，爬电距离为 8.3mm \- 高温工作：125°C \- 高共模瞬时抗扰水平： >25 kV/μs **SPIsolator™ 数字隔离器** SPIsolator™ 数字隔离器利用 Analog Devices 的 iCoupler® 技术，是专用的 SPI 隔离器。 它们体积小，设计简单，速度快且数据完整性高。 SPIsolator™ 系列不同于光耦合器及之前的数字隔离器解决方案，能够提高性能和降低成本，同时通过利用单个紧凑外形减少板空间。 ### 数字隔离器，Analog DevicesAnalog Devices 的全系列数字隔离器，采用 iCoupler® 技术。 这些产品组合了高速 CMOS 和单片空气磁芯变压器技术，可提供优于备选产品类型（如光耦合产品）的出色性能特征，并具有出色的长期可靠性、稳定性和长寿命。Digital Isolator CMOS 7CH 17MHz 20Pin SOIC W T/R

数据手册 --

制造商 ADI (亚德诺) ADI (亚德诺)

分类 接口隔离器接口隔离器

安装方式 Surface Mount Surface Mount

引脚数 20 20

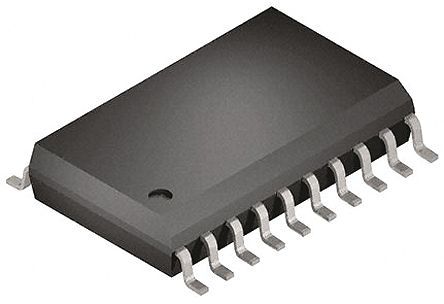

封装 SOIC-20 SOIC-20

上升/下降时间 2.5 ns 2.5 ns

通道数 7 4

耗散功率 2.4 W 2400 mW

隔离电压 5000 Vrms 5000 Vrms

下降时间(Max) 2.5 ns 2.5 ns

上升时间(Max) 2.5 ns 2.5 ns

工作温度(Max) 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃

耗散功率(Max) 2400 mW 2400 mW

电源电压 3V ~ 5.5V 3V ~ 5.5V

电源电压(DC) 3.00V (min) -

针脚数 20 -

上升时间 2.5 ns -

输入电流(Min) 18 mA -

正向电压(Max) 5.5 V -

电源电压(Max) 5.5 V -

电源电压(Min) 3 V -

封装 SOIC-20 SOIC-20

长度 15.4 mm -

宽度 7.6 mm -

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active

包装方式 Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Contains Lead

REACH SVHC版本 2015/12/17 -

ECCN代码 EAR99 EAR99
