TSW-117-23-L-D、TSW-117-23-S-D、TSW-117-23-F-D对比区别

高亮显示差异参数

型号 TSW-117-23-L-D TSW-117-23-S-D TSW-117-23-F-D

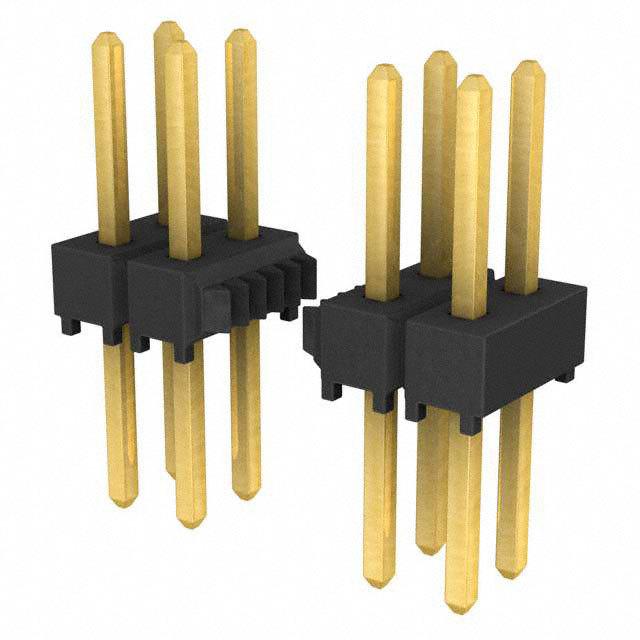

描述 板至板连接, 垂直, 2.54 mm, 34 触点, 针座, TSW系列, 通孔安装, 2 排Conn Unshrouded Header HDR 34POS 2.54mm Solder ST Thru-HoleSAMTEC TSW-117-23F-D Board-To-Board Connector, 2.54mm, 34Contacts, Header, TSW Series, Through Hole, 2Rows

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)

分类 板对板连接器板对板连接器板对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 - - -

引脚间距 2.54 mm 2.54 mm 2.54 mm

触点数 34 34 34

极性 Male Male Male

触点电镀 Gold Gold Gold

排数 2 2 2

针脚数 34 34 -

额定电流(Max) 6.3A/触头 6.3A/触头 -

工作温度(Max) 125 ℃ - -

工作温度(Min) -55 ℃ - -

额定电压(Max) 550 VAC 550 VAC -

长度 43.2 mm 43.2 mm -

宽度 5.08 mm 5.08 mm -

高度 8.38 mm 2.54 mm -

封装 - - -

引脚间距 2.54 mm 2.54 mm 2.54 mm

外壳颜色 Black Black Black

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃

外壳材质 Plastic Plastic -

产品生命周期 Active Active Active

包装方式 Bag - -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/06/15 - 2015/06/15
