0522710569、FH12-5S-1SH(55)对比区别
型号 0522710569 FH12-5S-1SH(55)

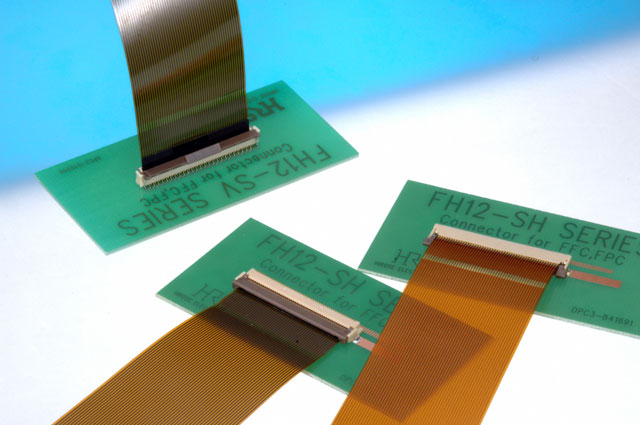

描述 1.00毫米（ .039 “ ）间距FFC / FPC连接器，直角， SMT ， ZIF ，底部ContactStyle ， 5电路，无铅，高阻隔性包装 1.00mm (.039") Pitch FFC/FPC Connector, Right Angle, SMT, ZIF, Bottom ContactStyle, 5 Circuits, Lead-free, High Barrier PackagingHirose 1.0mm 表面安装 FPC、FFC 连接器，带底部触点 - FH12 系列FH12 系列表面安装水平安装 FPC/FFC 连接器，具有 1.0mm 触点节距，可支持 FPC，厚度仅为 0.18mm。 这些 1.0mm FPC/FFC 表面安装连接器具有深棕色 PPS 旋转手指操作锁扣执行器，可轻松插入和可靠连接 FPC/FFC，此执行器还无需侧面闩锁连接器，可以并排安装。 这些 FH12 系列 1.0mm FPC/FFC 表面安装连接器的主体由米色 UL94V-0 聚酰胺制成，包含额外的焊接空腔以防止焊点桥接。 这些 FPC/FFC 连接器的底部对齐触点镀金，采用半音叉设计以实现可靠的牢固连接。### 1.0mm 板对板 - Hirose FH12 系列
数据手册 --
制造商 Molex (莫仕) Hirose Electric (广濑)
分类 连接器连接器
安装方式 Surface Mount Surface Mount
封装 - SMD
引脚间距 - 1.00 mm
触点数 5 5
额定电流 0.5 A 0.5 A
绝缘电阻 100 MΩ 500 MΩ
排数 1 1
针脚数 5 5
拔插次数 30 20
额定电流(Max) 0.5A/触头 0.5 A
工作温度(Max) 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃
额定电压(Max) - 50 VAC
额定电压 50 V 50 V
接触电阻(Max) 20 mΩ 50 mΩ
长度 - 9.6 mm
宽度 - 5.6 mm
高度 3 mm 2 mm
封装 - SMD
引脚间距 - 1.00 mm
外壳颜色 Natural Beige
触点材质 Phosphor Bronze Phosphor Bronze
材质 - Polyamide (PA)
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃
外壳材质 - Plastic
产品生命周期 Unknown Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
ECCN代码 EAR99 EAR99
