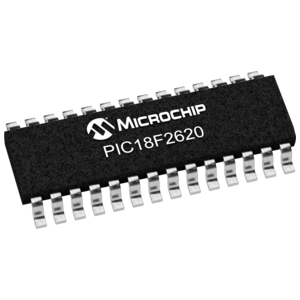

PIC18LF2620-I/SO、PIC18LF2620T-I/SO、PIC18F2620-I/SO对比区别
型号 PIC18LF2620-I/SO PIC18LF2620T-I/SO PIC18F2620-I/SO
描述 PIC18F2525/2620/4525/4620 8 位微控制器Microchip 的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。 该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。 PIC18F2525/2620/4525/4620 系列微控制器基于 Microchip 的 PIC18 体系结构，提供 31 级 硬件堆栈和 75 指令。 这些 MCU 提供高达 10 个 MIPS、多达 64 kb 的程序存储器、多达 3968 kb 的 RAM 和 124 kb 的数据 EEPROM。 板载可配置 RC 振荡器。### 微控制器功能40 MHz 最大 CPU 速度 75 指令 - 通过扩展指令集支持 83 指令 31 级硬件堆栈 内部振荡器 - 可选频率范围 8 mHz 至 31 kHz 25 个输入/输出引脚 - PIC18F2525/2620 型号 36 个输入/输出引脚 - PIC18F4525/4620 型号 nanoWatt 技术 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 掉电重置 (BOR) 延长监控计时器 (WDT) 高电压/低电压检测 (HLVD) 模块 在线串行编程 (ICSP) 在线调试 (ICD) ### 外设10 位模拟到数字转换器 (ADC) - PIC18F2525/2620 10 通道；PIC18F4525/4620 13 通道 采集、比较、PWM 模块 - PIC18F2525/2620 x 2、PIC18F4525/4620 x 1 一个增强型采集、比较、PWM 模块 - 仅 PIC18F4525/4620 型号 两个比较器 一个 8 位计时器 三个 16 位计时器 主同步串行端口 (MSSP) 模块，带有 SPI 和 I2C 增强型通用同步异步接收器发射器 (EUSART)PIC18 系列 8位 增强型 微控制器 3968 B RAM 64 kB 闪存 - SOIC-28MICROCHIP PIC18F2620-I/SO 微控制器, 8位, 闪存, PIC18F, 40 MHz, 64 KB, 3.9 KB, 28 引脚, SOIC
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 28 28 28
封装 SOIC-28 SOIC-28 SOIC-28
频率 40 MHz - 40 MHz
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
工作电压 2V ~ 5.5V - 4.2V ~ 5.5V
针脚数 28 - 28
时钟频率 40.0 MHz 40.0MHz (max) 40.0 MHz
RAM大小 3968 B 3.8K x 8 3968 B
位数 8 8 8
耗散功率 1000 mW 1000 mW 1000 mW
FLASH内存容量 65536 B - 64 KB
I/O引脚数 25 25 25
存取时间 40.0 µs 40.0 µs 40.0 µs
内核架构 PIC PIC PIC
模数转换数(ADC) 1 1 1
输入/输出数 25 - 25 Input
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ 40 ℃ -40 ℃
耗散功率(Max) 1000 mW 1000 mW 1000 mW
电源电压 2V ~ 5.5V 2V ~ 5.5V 2V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 2 V 2 V 4.2 V
内核子架构 PIC18 PIC18 -
长度 17.9 mm 17.87 mm 17.9 mm
宽度 7.49 mm 7.49 mm 7.5 mm
高度 2.31 mm 2.31 mm 2.35 mm
封装 SOIC-28 SOIC-28 SOIC-28
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Unknown Unknown Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 3A991.a.2 - 3A991.a.2
HTS代码 - - 8542310001
